Ajouter le Enocean à votre Eedomus

-

Eedomus et EnOcean (partie 1)



Je suis l’heureux possesseur d’une box eedomus de première génération. Comme beaucoup d’entre vous, je suis essentiellement équipé de périphériques Z-Wave. Parmi eux, j’ai naturellement des modules fonctionnant sur piles. Et pour tout vous dire il m’en coûte… j’ai récemment remplacer les piles de type AAAA sur l’un de mes interrupteurs sans fil pour un total de 10€ le blister de 2…personnellement ça me fait mal !!!

Je me suis alors intéressé à un dispositif alternatif abordable, sans pile et sans fil. Cette technologie existe et porte le nom : EnOcean.



quésaco EnOcean ?



Sur le papier c’est que du bonheur. EnOcean est une technologie flexible et facile à implémenter : fini les câbles disgracieux, adieux le budget pile, plus de maintenance sur le matériel et cerise sur le gâteau c’est écolo.

Aujourd’hui, EnOcean est un standard international. C’est un gage de stabilité pour assurer une compatibilité entre plusieurs fabricants de l’alliance EnOcean 🙂



Comment ça fonctionne ?



Techniquement, un module EnOcean communique par radio sur la fréquence 868 mhz (Europe) et fonctionne en puisant sa source d’énergie dans son environnement proche.

Ainsi pour récupérer l’énergie naturelle nécessaire à son bon fonctionnement l’EnOcean s’appuiera sur des principes physiques tels que  : l’effet magnétorésistif,  l’effet photovoltaïque, l’effet Pelletier, etc…



Soyons un peu plus pragmatique ;-). Par exemple en actionnant le bouton d’un interrupteur EnOcean, on récupère l’énergie issue d’une contrainte mécanique pour transmettre une commande RF en vue d’allumer un éclairage ou de fermer un volet. Un capteur de température EnOcean utilise l’énergie solaire pour remonter périodiquement la température ambiante d’une pièce….



Comment intégrer la technologie EnOcean sur notre box eedomus ?

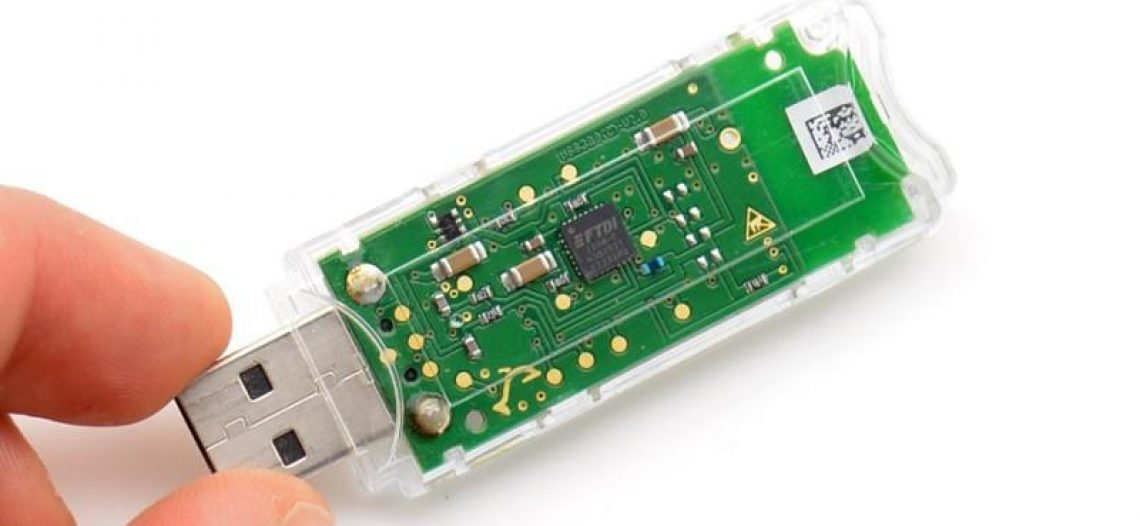

EnOcean n’est pas géré en natif sur la box eedomus. Néanmoins la team eedomus facilite son intégration en y connectant une petite passerelle USB. Il s’agit de l’EnOcean USB 300

Vous trouverez ce contrôleur USB chez vos revendeurs habituels à un tarif raisonnable : 36,90 €



Photo-UBS300-640x271 Ajouter le Enocean à votre Eedomus



Voici les caractéristiques techniques données par le constructeur :



  • Alimentation : via le Port USB
  • Connexion : USB 2.0-3.0 (Type A)
  • Durée de vie du connecteur :  500 connexions / déconnexions
  • Fréquence radio : 868.3MHz
  • Portée indicativedans les bâtiments :
    • Maçonnerie : 20m, à travers 3 parois maximum
    • Béton armé : 10m, à travers 1 paroi/plafond au maximum
    • Placoplatre / Bois : 30m, à travers 5 parois maximum
  • Puissance d’émission : 10 mW max
  • Température d’utilisation : de 0°C à +40°C
  • Humidité d’utilisation : de 0% à 80% HR (sans condensation)
  • Poids : 12g
  • Dimensions : 66mm x 23mm x 9mm
  • Conformités : CE & RoHS



Equipé d’un connecteur USB de type A, le dongle USB EnOcean doit être raccordé sur une prise USB libre à l’arrière de l’eedomus.



Vue-Arrière-Eedomus Ajouter le Enocean à votre Eedomus



La mise en service est terminée !!! simple et rapide non |o|.



Pour s’en convaincre, nous devons nous rendre sur le portail de notre box eedomus.

Saisissez l’url des serveurs eedomus dans la barre d’adresse de notre navigateur fétiche :

https://secure.eedomus.com/



Renseignons le login administrateur et le mot de passe associé au compte, puis valider



Mire-de-Connexion-Eedomus Ajouter le Enocean à votre Eedomus



Pour vérifier la bonne intrégration du protocole EnOcean sur notre Box Eedomus, nous devons nous rendre dans la configuration du système.



Depuis le portail, cliquons sur la roue crantée « Configuration »en haut à droite du menu Accueil.



Portail-Menu-Configuration Ajouter le Enocean à votre Eedomus



La configuration de la box eedomus est accessible en cliquant sur « Configurer » dans la page des « Périphériques ».

Cliquons d’abord sur la box pour voir apparaître le lien, puis sélectionnons ce dernier.

Menu-Périphériques Ajouter le Enocean à votre Eedomus



Nous parvenons ainsi dans le menu de configuration de la box et nous pouvons visualiser les extensions matérielles ajoutées à la box. Nous devons retrouver le protocole EnOcean.



Configuration-BOX Ajouter le Enocean à votre Eedomus



Mes premières impressions



Il ne m’est pas encore possible d’évaluer les performances du protocole EnOcean. Néanmoins je suis  en mesure de vous donner mes premières impressions :

* L’intégration du protocole EnOcean est facile à mettre en œuvre sur la box eedomus et ne demande pas de compétence technique particulière.

* Le coût d’implémentation de la technologie EnOcean reste raisonnable en comparaison avec d’autres extensions disponibles. Par exemple un RFXCOM USB avoisine les 90 €.

J’ai hâte de m’atteler à de prochains articles pour éprouver des périphériques EnOcean et de vérifier si cette technologie tient toutes ses promesses ;-).



Merci à Domotiti62 pour son article très complet sur la présentation du protocole Enocean.
