Guide d’utilisation de la prise connectée Z-Wave SwiidPlug avec la Zipabox

Guide d’utilisation de la prise connectée Z-Wave SwiidPlug avec la Zipabox

Voici un extrait de notre article sur le blog de Domadoo

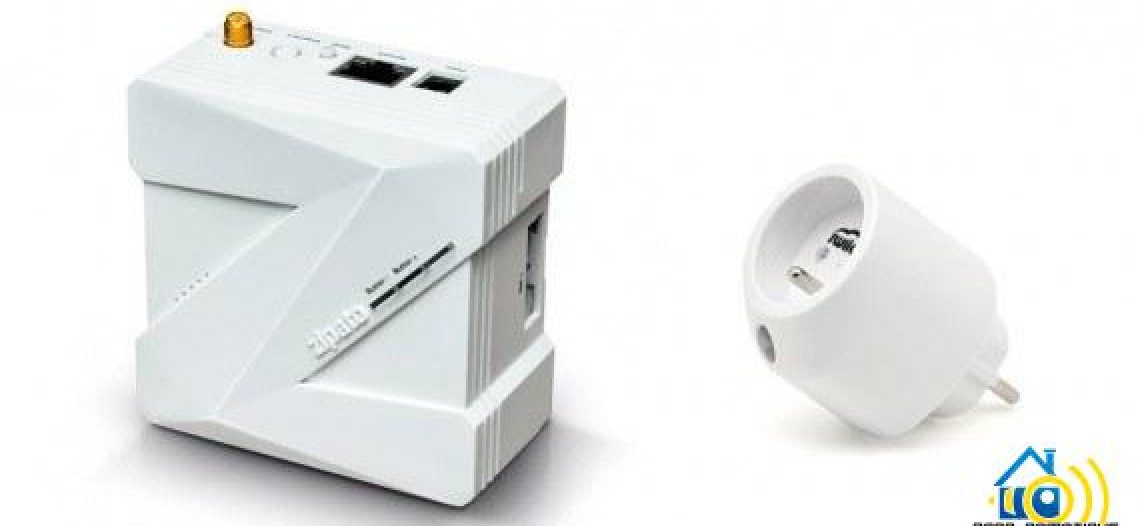

Swiid s’invite dans la danse et propose lui aussi sa prise connectée Z-Wave la Swiidplug. Cette dernière permet de commuter tout type de charge jusqu’à 3600W. Voici le guide d’utilisation de cette prise Z-Wave avec la boxZipabox.

1-PRÉSENTATION DE LA PRISE CONNECTÉE Z-WAVE SWIIDPLUG :

Le module prise est de taille très correct et plutôt joli.

Guide-dutilisation-de-la-prise-connect%C3%A9e-Z-Wave-SWIID-avec-la-Zipabox01-580x322 Guide d’utilisation de la prise connectée Z-Wave SwiidPlug avec la Zipabox

Voici les caractéristiques techniques :

  • Type de module : Récepteur Z-Wave
  • Alimentation: 230V ± 10% – 50Hz
  • Puissance maxi : 3600W
  • Consommation : < 1,5W
  • Indice de protection: IP20
  • Protocole radio: Z-Wave® (SDK 4.55)
  • Fréquence radio : 868,42 MHz (EU)
  • Dist. transmission: Jusqu’à 30m en intérieur (dépend des matériaux)
  • Temp. fonctionnement : 0 – 40°C
  • Affichage marche/arrêt : LEDs bleue et jaune sur le bouton de fonction
  • Dimensions : 60,0 x 49,0 x 60,5 mm
  • Normes UE : EN300220, EN301489-1/-3 & EN60669-1 + EN60669-2-1

2- INSTALLATION DE LA PRISE CONNECTÉE Z-WAVE SWIIDPLUG :

Tout d’abord, il faudra brancher le module sur une prise.

Ensuite, depuis l’interface de la Zipabox, il faut cliquez sur « Ajout Module » depuis la page « Gérer vos modules ».
Il faut ensuite choisir parmi la liste de protocoles disponibles, le protocole Z-Wave.

Guide-dutilisation-de-la-prise-connect%C3%A9e-Z-Wave-SWIID-avec-la-Zipabox02-580x322 Guide d’utilisation de la prise connectée Z-Wave SwiidPlug avec la Zipabox

La Zipabox demandera comme toujours dans un premier temps de faire une exclusion du module.

Guide-dutilisation-de-la-prise-connect%C3%A9e-Z-Wave-SWIID-avec-la-Zipabox03-580x322 Guide d’utilisation de la prise connectée Z-Wave SwiidPlug avec la Zipabox

Il faut appuyer 3 fois sur le bouton d’inclusion situé sur la façade du module.

Guide-dutilisation-de-la-prise-connect%C3%A9e-Z-Wave-SWIID-avec-la-Zipabox04-580x184 Guide d’utilisation de la prise connectée Z-Wave SwiidPlug avec la Zipabox

Une fois le module exclu, la box passera automatiquement en mode inclusion, il suffit comme pour l’exclusion de faire la même procédure au niveau de la prise connectée.

Guide-dutilisation-de-la-prise-connect%C3%A9e-Z-Wave-SWIID-avec-la-Zipabox05-580x322 Guide d’utilisation de la prise connectée Z-Wave SwiidPlug avec la Zipabox

Pour lire la suite de l’article c’est ici ! http://blog.domadoo.fr
