Guide d’utilisation de l’interrupteur tactile Z-Wave 2 charges MCOHOME avec la Zipabox

Guide d’utilisation de l’interrupteur tactile Z-Wave 2 charges MCOHOME avec la Zipabox

Voici un extrait de notre article sur le blog de Domadoo,

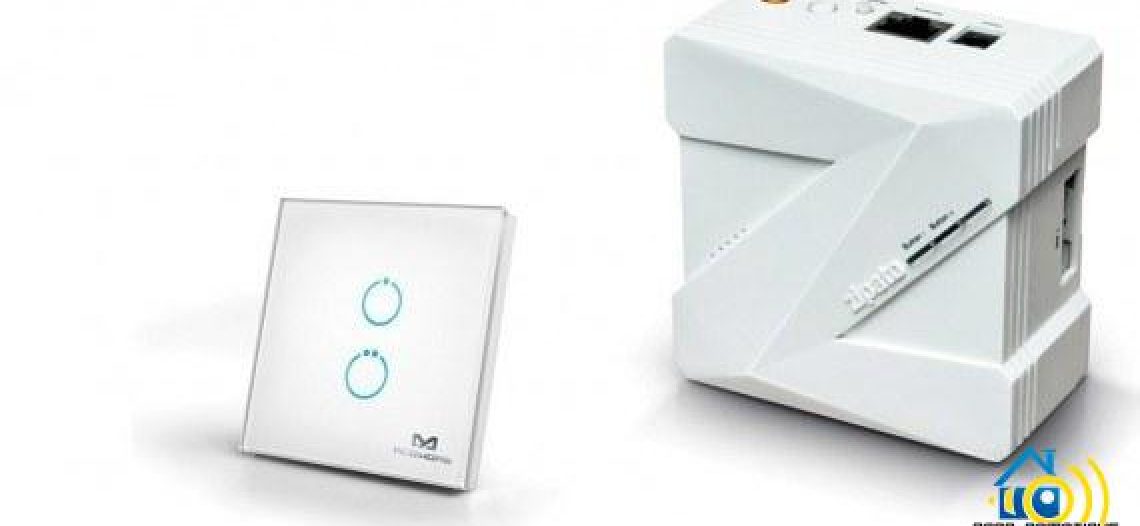

1-PRÉSENTATION DE L’INTERRUPTEUR TACTILE Z-WAVE 2 CHARGES MCOHOME :

Ce dernier est plutôt très jolie grâce à sa finition en verre.

Guide-d-utilisation-de-l-interrupteur-tactile-en-verre-Z-Wave-2-charges-MCOHOME-avec-la-Zipabox01-580x322 Guide d’utilisation de l’interrupteur tactile Z-Wave 2 charges MCOHOME avec la Zipabox

Cependant il est assez profond ce qui oblige à avoir une boite d’encastrement de profondeur 50mm et largeur 67mm. (SCHALB71322). De plus, il faut savoir que ce dernier nécessite le neutre pour fonctionner.

Guide-d-utilisation-de-l-interrupteur-tactile-en-verre-Z-Wave-2-charges-MCOHOME-avec-la-Zipabox02-580x197 Guide d’utilisation de l’interrupteur tactile Z-Wave 2 charges MCOHOME avec la Zipabox

Avant de commencer il est bon de rappeler les fonctions et caractéristiques techniques de l’interrupteur Z-Wave MCOHome tactile 2 charges.

FONCTIONS :

  • Commander deux lampes ou  appareils à distance
  • S’installe à la place d’un interrupteur existant
  • Fonction ON / OFF
  • Supporte les commandes d’association (Groupe 1 et Groupe 2)
  • Contrôle des deux charges en local
  • LED de statut
  • Finition en verre, design moderne
  • Boutons tactiles

CARACTERISTIQUES TECHNIQUES :

  • Type de module : Récepteur Z-Wave
  • Couleur : Blanc
  • Alimentation : 230 V, 50 Hz
  • Câblage : 3 fils, neutre nécessaire
  • Puissance maximum : 5A (1100W) pour chaque canal
  • Fréquence : 868,42 Mhz
  • Portée : jusqu’à 30 m
  • Dimensions : 86 x 86 x 43 mm
  • Affichage: LED bleue

2- INSTALLATION DE L’INTERRUPTEUR TACTILE Z-WAVE 2 CHARGES MCOHOME AVEC LA ZIPABOX :

Pour l’installer, il suffit de suivre le schéma de câblage indiqué sur la notice. N’hésitez pas à faire appel à un électricien si vous n’êtes pas sûr de vous.

Guide-d-utilisation-de-l-interrupteur-tactile-en-verre-Z-Wave-2-charges-MCOHOME-avec-la-Zipabox03-580x322 Guide d’utilisation de l’interrupteur tactile Z-Wave 2 charges MCOHOME avec la Zipabox

Une fois que l’interrupteur tactile en verre Z-Wave Mcohome est correctement alimenté les 2 touches tactiles sont allumés.

On peut donc maintenant passer à l’association avec la box. Comme toujours avant d’inclure un module sur votre Zipabox, il faut mettre la box en mode inclusion. Pour cela on va dans « Ajout Module », puis on sélectionne le protocole Z-Wave.

Guide-d-utilisation-de-l-interrupteur-tactile-en-verre-Z-Wave-2-charges-MCOHOME-avec-la-Zipabox05-580x322 Guide d’utilisation de l’interrupteur tactile Z-Wave 2 charges MCOHOME avec la Zipabox

1GDbP7Q Guide d’utilisation de l’interrupteur tactile Z-Wave 2 charges MCOHOME avec la Zipabox
Pour lire la suite de l’article c’est ici ! http://blog.domadoo.fr
