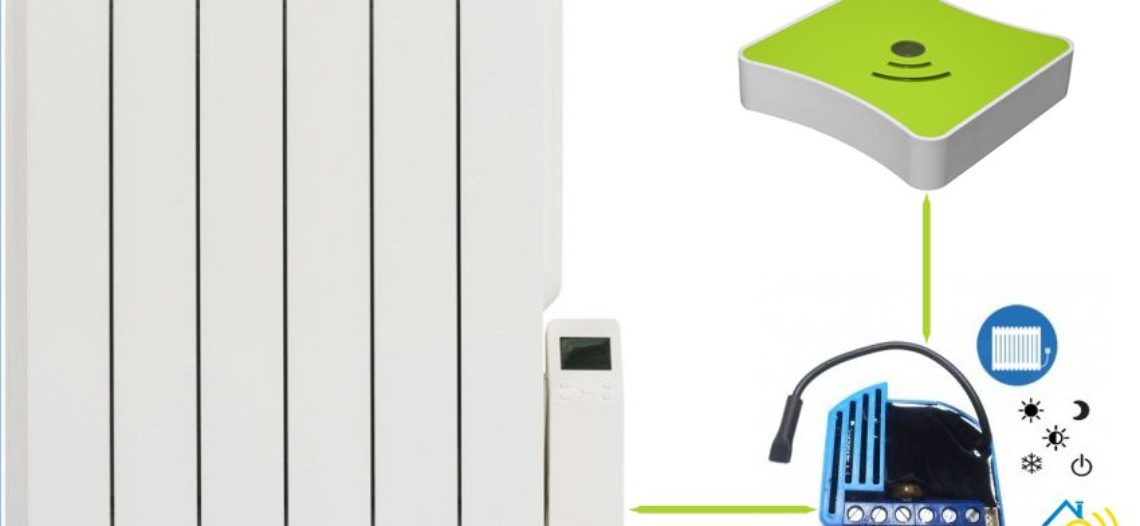

Introduction

Pour piloter vos radiateurs électriques il n’existe pas beaucoup de solution domotique ! Le module Qubino ZMNHJD1 est le seul module du marché. D’autres solutions sont possibles mais il vous faudra souder ou acheter des diodes spécifiques. Pour ma part je préfère la facilité ! J’ai donc opté pour le QUBINO – Module Fil Pilote encastrable Z-Wave+.



Le fil pilote

Avant de vous montrer l’installation du module Qubino un petit rappel, qu’est-ce que la gestion de radiateur électrique par fil pilote ?

Le fil pilote est le « transmetteur » entre la centrale de programmation et chaque appareil de chauffage. Il sert à activer les différents modes possibles correspondant à des consignes de température. Il y a 3 types de fil pilote : 2 ordres, 4 ordres et 6 ordres.

Les 2 premiers ordres permettent d’enclencher les fonctions « arrêt » (0°C) et « hors gel » (7°C).

Les 2 ordres suivants servent pour les fonctions « confort » (température choisie) et « éco » (confort – 3,5°C).

Les 2 derniers ordres activent les fonctions « confort – 1°C » et « confort – 2°C ».

Vous trouverez sur votre radiateur 3 fils : un rouge (phase) un bleu (neutre) et un noir (fil pilote)



Le micromodule

FONCTIONS :

  • Commandez un radiateur électrique à distance
  • S’installe derrière un interrupteur existant
  • Fonction contrôle de fil pilote
  • Intègre la puce Z-Wave série 500 (Z-Wave+)
  • Communication 250% plus rapide comparé à des périphériques Z-Wave standard
  • Boitier au design spécialement conçu pour faciliter l’installation (simplicité de fixation des câbles), testé par des électriciens professionnels
  • Consommation très faible avec moins de 0.4W
  • Température de fonctionnement -10 à 40 C°
  • Connecteur pour sonde de température analogique
  • 3 entrées binaires permettent de connecter des appareils supplémentaires comme des capteurs, des boutons bistables ou poussoir, etc.



CARACTERISTIQUES TECHNIQUES :

  • Alimentation : 230 VAC ±10% 50Hz
  • Courant nominal de sortie AC : 0,85A / 230VAC
  • Puissance du circuit en sortie AC (charge résistive) : 200W (230VAC)
  • Plage de mesure du capteur de température numérique (le capteur est vendu séparément) : -50 ~ +125°C
  • Température d’utilisation : -10 ~ +40°C
  • Portée : jusqu’à 30 m en intérieur (selon les matériaux environnants)
  • Dimensions (L x H x P) : 41,8 x 36,8 x 15,4mm
  • Poids : 25g
  • Consommation électrique : 0,7W
  • Espace nécessaire : Ø ≥ 60mm ou 2M
  • Certifications : CE, RoHs



Déballage

La version 2 de ce module permet de piloter plusieurs radiateurs simultanément, si ils sont reliés par le même fil pilote.

Le micromodule fil pilote de Qubino est prévus pour être encastré, ses dimensions sont donc réduite 41,8 x 36,8 x 15,4mm.

Pourquoi investir dans un packaging élégant pour qu’il finisse au fond d’une poubelle ? Qubino livre son module dans un simple étui en plastique.

IMG_1333-1024x768 Micromodule Qubino pour fil pilote ZMNHJD1

Et il nous fait grâce d’une notice en Français !

IMG_1334-1024x768 Micromodule Qubino pour fil pilote ZMNHJD1

Sur le bornier on trouve plusieurs indications :

N : Neutre

L : Phase

Q : Sortie pour le Fil pilote

I1 : Entrée pour un interrupteur / poussoir

I2 : Entrée pour un interrupteur / poussoir

I3 : Entrée pour un interrupteur / poussoir

TS : Connecteur pour une sonde de température.

Vous trouverez aussi le bouton d’inclusion et d’exclusion du module.



Installation et branchement

Pour ma part je commence toujours par inclure mes modules dans la box domotique avant de les installer.

Pour ce faire connectez-vous à votre eedomus.

Nest_P21Bis Micromodule Qubino pour fil pilote ZMNHJD1

Cliquez sur « Configuration »

Qubino_Eedomus_1 Micromodule Qubino pour fil pilote ZMNHJD1

Puis Cliquez sur « Ajouter ou supprimer un périphérique »

Qubino_Eedomus_4 Micromodule Qubino pour fil pilote ZMNHJD1

Puis cliquez sur « Inclure un périphérique Z-Wave ». Attention l’inclusion commence lors de ce clic !

Le module Qubino entre en inclusion dès qu’il est connecté au secteur électrique. Donc avant de commencer cette étape placez-vous à proximité de votre eedomus, brancher le module sur un cordon d’alimentation en respectant l’ordre de branchement des fils (suivre la notice). C’est-à-dire le fil rouge sur la phase (L) du module et le fil bleu sur le neutre (N) du module.

IMG_1335-1024x768 Micromodule Qubino pour fil pilote ZMNHJD1

Cliquez sur « Inclure un périphérique Z-Wave », et branchez la prise sur le secteur.

Qubino_Eedomus_5 Micromodule Qubino pour fil pilote ZMNHJD1

La box eedomus cherche maintenant les nouveaux modules.

Qubino_Eedomus_6 Micromodule Qubino pour fil pilote ZMNHJD1

N’appuyez pas sur le bouton d’inclusion du module, celui-ci est automatiquement en mode Inclusion lors du branchement.

Lorsque le module est inclus il y a un nouveau périphérique nommé « Fil pilote 6 ordres »

Donnez un nom à ce périphérique, ainsi qu’une pièce où il sera installé.

Qubino_Eedomus_7 Micromodule Qubino pour fil pilote ZMNHJD1

Dans les Valeurs vous trouverez les 6 ordres du fil pilote.

Qubino_Eedomus_8 Micromodule Qubino pour fil pilote ZMNHJD1

Maintenant il faut brancher le module Qubino aux radiateurs (Oui c’est bien au pluriel car le module Qubino ZMNHJD1 permet de piloter plusieurs radiateurs connectés au même fil pilote).

Voici l’affichage du radiateur avant la connexion du module.

IMG_1342-1024x768 Micromodule Qubino pour fil pilote ZMNHJD1



Branchons le module

Branchez le micromodule comme indiqué sur la notice. Le fil bleu de l’arrivé électrique sur le neutre (N), le fil rouge de l’arrivé électrique sur la phase (L) et le fil noir du radiateur sur le Q du bornier. Attention il est impératif de couper l’arrivée électrique du radiateur avant toute manipulation.

IMG_1344-1024x768 Micromodule Qubino pour fil pilote ZMNHJD1

Maintenant nous pouvons remettre le courant. On peut constater que l’affichage du radiateur a changé. Le symbole FP en haut à droite signifie que le radiateur est piloté par le fil pilote.

IMG_1345-1024x768 Micromodule Qubino pour fil pilote ZMNHJD1

Si je change l’ordre du module le radiateur change de mode.

Qubino_Eedomus_2 Micromodule Qubino pour fil pilote ZMNHJD1



IMG_1347-1024x768 Micromodule Qubino pour fil pilote ZMNHJD1



Qubino_Eedomus_3 Micromodule Qubino pour fil pilote ZMNHJD1



IMG_1349-1024x768 Micromodule Qubino pour fil pilote ZMNHJD1

Attention : Les signaux “confort -1°C” et “confort -2°C” correspondent à des périodes de présence du 230 volts alternatifs de 3 et 7 secondes espacées de périodes d’absence de signal d’environ 297 et 293 secondes. Il y a donc un temps de latence de 5 minutes entre le moment ou vous envoyez l’ordre par la Eedomus et le moment ou cela se répercute sur le radiateur.

Il reste maintenant à mettre en place les règles de pilotage de vos radiateurs. Voici quelques exemples :

Si l’alarme est activée mettre les radiateurs en mode Eco.

Si l’alarme est désactivée mettre les radiateurs en mode Confort

Si Journée en cours est égal à journée de vacances mettre les radiateurs en mode Hors-Gel.

Etc…



Conclusion

Voilà comment connecter le micromodule Qubino ZMNHJD1 pour radiateur à fil pilote. A vous maintenant d’imaginer les règles qui répondront au mieux à vos habitudes.

Ce micromodule est le seul sur le marché des modules Z-Wave à permettre le pilotage de radiateurs électriques facilement. Vous pouvez coupler ce module avec une sonde de température (déportée), ce qui permet d’informer votre eedomus et ainsi de piloter votre chauffage avec plus de précision.
