Présentation du Module d’Éclairage Connecté DiO avec Interrupteur Sans Fil
Aujourd’hui, je vous propose le test du Module d’Éclairage Connecté DiO, un équipement pratique pour piloter son éclairage sans fil. Il peut être contrôlé de trois manières : via l’interrupteur fourni, une télécommande ou l’application DiO One sur smartphone.
Ce modèle offre aussi la possibilité d’intégrer un interrupteur filaire pour gérer un va-et-vient sur une installation existante. En plus de la gestion classique, ce module se distingue par ses fonctionnalités connectées permettant une grande flexibilité dans la commande des luminaires à distance.
Déballage du module d’Éclairage Connecté DiO
Le kit contient :
– Le module d’éclairage connecté (dimensions compactes de 42x40x20mm, idéal pour une boîte d’encastrement),
– Un interrupteur sans fil au design moderne et épuré (85x85x15mm),
– Deux bandelettes adhésives pour fixer l’interrupteur (les vis ne sont pas fournies).
Le module est équipé d’un unique bouton d’appareillage, accessible avec un trombone. Niveau câblage, il offre 6 bornes :
– 2 pour l’alimentation (phase et neutre),
– 2 pour l’éclairage,
– 2 pour un interrupteur filaire, utile dans un va-et-vient, mais non obligatoire.
Installation Simple et Rapide
Pour installer le Module d’Éclairage Connecté DiO, une alimentation en phase et neutre doit être disponible. Ce module est idéal pour des installations où le neutre est accessible, mais si ce n’est pas le cas, une alternative consiste à le tester avec des prises électriques pour valider son fonctionnement.
La connexion entre le module et l’interrupteur est simple : il suffit d’appuyer deux fois sur le bouton du module pour activer le mode d’appareillage, puis de cliquer sur l’interrupteur. Une petite lumière clignote pour signaler que l’ensemble est opérationnel.
Utilisation de l’Application DiO One
Le module DiO peut être commandé via l’application DiO One (disponible sur Android et iOS), permettant de piloter l’éclairage à distance. Voici comment l’ajouter dans l’application :
1. Appuyez sur le bouton d’appareillage du Module d’Éclairage Connecté DiO pendant 3 secondes (la lumière clignote en rouge),
2. Sélectionnez un réseau Wi-Fi 2,4 GHz (la connexion en 5 GHz n’est pas supportée),
3. Suivez les étapes pour finaliser l’installation.
Une fois ajouté, le module peut être renommé et associé à une pièce.
Vous pouvez maintenant allumer ou éteindre la lampe via l’application.

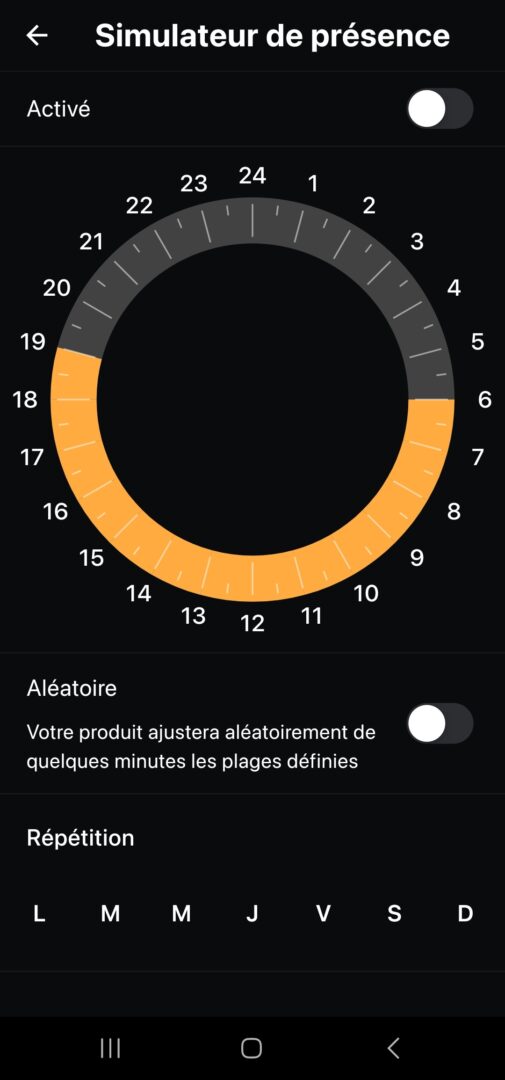

Vous pouvez également paramétrer des minuteries et des scénarios de vie, par exemple pour simuler une présence en cas d’absence.
L’application est compatible avec Alexa et Google Assistant, permettant un contrôle vocal de l’éclairage.
Intégration avec Jeedom
Pour les utilisateurs avancés, le module DiO est compatible avec Jeedom via le protocole radiofréquence 433 MHz (nécessitant une antenne RFXCom). L’intégration se fait facilement en activant le mode inclusion et en appuyant sur l’interrupteur sans fil.
Le nouveau module détecté est un 0x11 Lighting2. Nous pouvons le renommer et le lier à un objet parent.
Au niveau des commandes détectées, il n’y a pour le moment que des informations (pas de commandes). Celle qui est intéressante est « bt1 », qui indique lorsqu’un appui est réalisé sur l’interrupteur.
Pour créer les commandes, nous allons changer le type de module et nous choisissons le 0x11 Prise/Volet DiO.
Les commandes On, Off et Etat vont s’ajouter.
A l’heure actuelle, nous avons 2 états : « bt1 » qui affiche l’état de l’interrupteur et « Etat » qui indique l’état du module. Pour avoir un seul état, j’ai supprimé la ligne « Etat », j’ai renommé « bt1 » en « Etat » et changé les paramètres des commandes On et Off pour qu’elles actualisent l’état.
Maintenant lorsque nous appuyons sur l’interrupteur ou lorsque nous commandons le module via Jeedom, l’état change.
Il faut savoir que le 433Mhz ne permet pas d’avoir de retour d’état réel de l’équipement. Par exemple, si j’allume le module via l’application téléphone ou via l’interrupteur filaire, l’état ne sera pas mis à jour dans Jeedom. Et il n’y aura pas d’alerte lorsqu’il faudra changer la pile de l’interrupteur.
Conclusion
Le module d’éclairage connecté DiO est une solution efficace pour automatiser l’éclairage sans complexité. Sa compatibilité avec les assistants vocaux et Jeedom en fait un excellent choix pour une maison connectée. Bien que le retour d’état réel en 433 MHz reste limité, l’application intuitive et les possibilités de scénarios compensent cette limitation pour des usages du quotidien. Pour un prix abordable, le module répond bien aux besoins de domotisation de l’éclairage, offrant ainsi une vraie flexibilité et un confort de gestion pour les foyers modernes.
