Retour sur un article que nous avons écrit pour le blog de Planète domotique

Nous avons profité des soldes de fin d’année pour acheter un bel abris de jardin à un prix intéressant wlEmoticon-smilewithtongueout1 A revoir : Domotiser son abris de jardin.

Mais que serait un abris de jardin sans un peu de domotique ?? un abris de jardin … qui ne serait pas communiquant, qui ne pourrait pas m’allumer facilement les 2 lumières que je lui ai ajouté (intérieur & Extérieur ), qui ne pourrait pas me dire si une présence est détectée dedans…

Pendant les travaux de la maison, nous avons penser à installer une gaine technique dans notre jardin afin de relier l’éventuel Abris de jardin wlEmoticon-winkingsmile1 A revoir : Domotiser son abris de jardin. Il ne manquait donc que quelques modules Zwave et un peu d’huile de coude pour avoir un abris hi-tech.

Mon câble d’alimentation  est raccordé sur un disjoncteur dans mon tableau électrique, et celui ci est mis dans une boite de dérivation dans l’abris de jardin.



Photo-13-01-13-16-13-11_thumb A revoir : Domotiser son abris de jardin

Photo-13-01-13-16-13-38_thumb A revoir : Domotiser son abris de jardin



J’en ai profité pour installer une prise électrique ca peut toujours servir.



Photo-13-01-13-16-30-22_thumb A revoir : Domotiser son abris de jardin

Ensuite j’ai réalisé un pontage pour relier une nouvelle boite de dérivation la ou va se trouver mon module Fibaro 221

Photo-13-01-13-17-09-46_thumb A revoir : Domotiser son abris de jardin

Afin de réaliser un montage qui tient dans une petite boite, j’ai mis 2 câbles Phases et IN de même tailles afin de les rentrer plus facilement dans le WAGO

image_thumb1 A revoir : Domotiser son abris de jardin



Ici vous voyez que j’ai utilisé le même câble pour relier mon interrupteur,  sinon il faut utiliser 2 câbles de même couleur afin de relier la Phase avec le S1 de l’interrupteur

Photo-15-01-13-10-30-22_thumb A revoir : Domotiser son abris de jardin

Du coup j’ai fais la même chose pour raccorder mon Néon au module en utilisant le même câble d’alimentation afin de le relier au O1 et au Neutre et bien sur la masse à mon arrivée électrique

Photo-15-01-13-10-55-10_thumb A revoir : Domotiser son abris de jardin

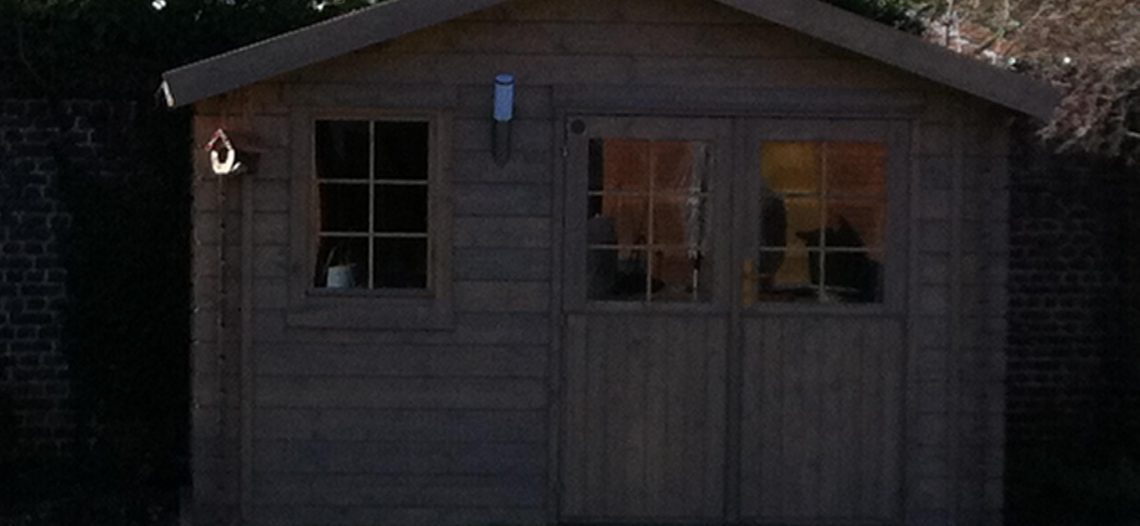

La boite était presque refermée mais j’ai eu un remord …au dernier moment j’ai installé une lumière extérieur celle ci est raccordée comme le néon c’est à dire sur le O2 et sur le Neutre

Photo-15-01-13-11-46-05_thumb A revoir : Domotiser son abris de jardin



voici des photos,



Photo-15-01-13-11-46-11_thumb A revoir : Domotiser son abris de jardinPhoto-15-01-13-11-46-15_thumb A revoir : Domotiser son abris de jardin

Photo-15-01-13-12-06-50_thumb A revoir : Domotiser son abris de jardin



Pour vous résumer l’installation voila ce que j’ai fais,avec un petit shéma très simple

– au milieu il y a le module Fibaro, les W représentent les Wago les câbles sont de bonnes couleurs cette fois wlEmoticon-winkingsmile1 A revoir : Domotiser son abris de jardin





image_thumb2 A revoir : Domotiser son abris de jardin







Concernant le Détecteur de mouvement j’ai pris un ACT ZIR010,

Pour lire la suite vous pouvez vous connecter sur le blog de Planete Domotique.



J’espère que vous avez apprécier l’article.
