A relire notre Guide d’installation du module DIN Dimmer de Qubino

-

Je vous propose de relire un extrait d’un article que nous avons fait pour le blog de domadoo !
Le guide d’installation du module Din Dimmer de Qubino

Qubino a sorti cet été une panoplie de modules au format rail DIN. L’avantage de ceux-ci est qu’ils s’intègrent directement dans le tableau électrique, ce qui permet d’avoir une installation propre et surtout sécurisée. Qubino est le seul fabicant de modules Z-Wave à proposer des produits dans ce format. Découvrons aujourd’hui le module DIN Dimmer de Qubino.

Présentation

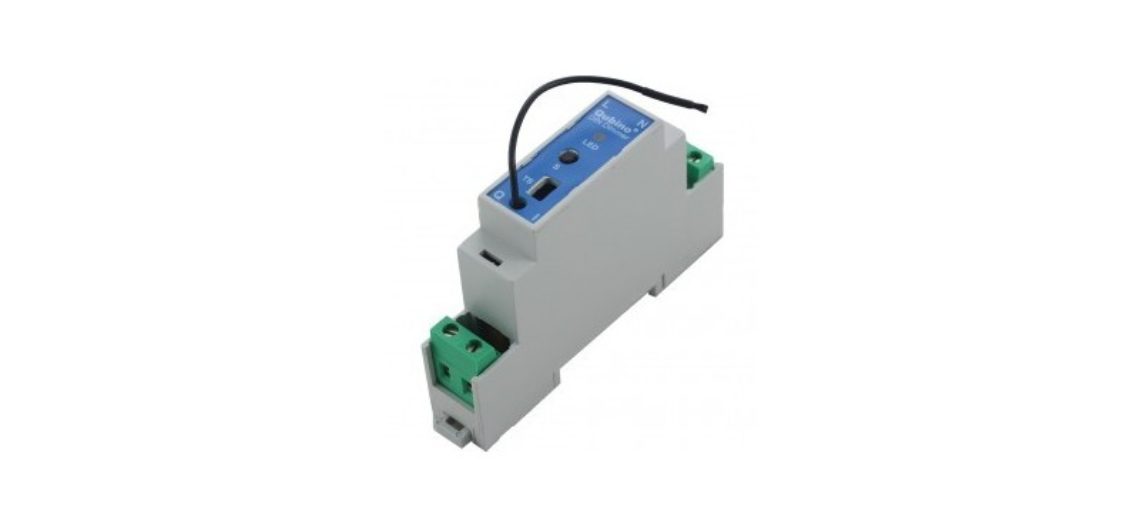

Le module DIN Dimmer (référence : ZMNHSD1) va vous permettre de gérer la variation d’un éclairage, depuis votre box de domotique mais également depuis l’interrupteur connecté dessus.

Voici les fonctions et caractéristiques du module Qubino DIN Dimmer :

FONCTIONS :

  • Commander un éclairage à distance
  • S’installe dans le tableau électrique
  • Fonction ON/OFF/VARIATION
  • Technologie MOSFET : supporte les lampes halogènes basse tension avec transformateur électronique, les lampes fluocompactes dimmables et LED dimmables
  • Intègre la puce Z-Wave série 500 (Z-Wave+)
  • Communication 250% plus rapide comparé à des périphériques Z-Wave standard
  • Le premier module rail DIN variateur Z-Wave au monde
  • Consommation très faible avec moins de 0.7W
  • Température de fonctionnement -10 à 40 °C
  • Connecteur pour sonde de température analogique
  • Mesure de consommation électrique

CARACTERISTIQUES TECHNIQUES :

  • Alimentation: 110 – 230VAC ± 10% 50 / 60Hz, 24-30VDC
  • Consommation: 0,7W
  • Courant nominal de sortie AC (charge résistive) : 1 A / 230VAC
  • Courant nominal de sortie DC (charge résistive) : 1 A / 30VDC
  • Puissance du circuit en sortie AC (charge résistive) : 230W (230VAC)
  • Puissance du circuit en sortie DC (charge résistive) : 24W (24VDC)
  • Précision de la mesure d’énergie : +/-2W
  • Fréquence d’émission radio : 868.42MHz, Z-Wave
  • Portée : jusqu’à 30 m en intérieur (selon les matériaux environnants)
  • Plage de mesure du capteur de température numérique (capteur vendu séparément) : -50 ~ 125°C
  • Température d’utilisation : -10 ~ 40°C
  • Protection IP: IP20
  • Dimensions (L x H x P) : 18 x 93 x 58mm
  • Poids : 50g
  • Certifications : CE, RoHs

Coté packaging celui-ci est le même que le module Fil pilote déjà testé sur le blog.

Photo-14-09-2016-23-00-38-copy-580x435 A relire notre Guide d’installation du module DIN Dimmer de Qubino

Installation du module DIN Dimmer

Le module DIN Dimmer est vraiment identique au module Qubino rail DIN fil pilote, il prend un seul emplacement dans le tableau électrique.

Photo-14-09-2016-23-00-56-copy-580x435 A relire notre Guide d’installation du module DIN Dimmer de Qubino

Coté branchement, sur le haut du module on a l’alimentation Phase/Neutre et sur le bas du module, à gauche l’alimentation pour l’ampoule(Q) et à droite la connexion à l’interrupteur (I).

Qubino a sorti cet été une panoplie de modules au format rail DIN. L’avantage de ceux-ci est qu’ils s’intègrent directement dans le tableau électrique, ce qui permet d’avoir une installation propre et surtout sécurisée.…

Pour lire la suite c’est ici 😉
