Présentation

J’ai la chance d’avoir reçu un thermostat connecté de la part de notre partenaire Deleage / Danfoss. Il s’agit du thermostat DEVIreg smart, connu également sous le nom ECtemp Smart.

01 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

La marque Devi fait partie du groupe Danfoss pour le canal de distribution Electrique et Deleage est une filiale historique pour la France.

C’est une entreprise française basée à Saint Malo. Autant dire que j’ai hâte de découvrir ce produit bien de chez nous !!

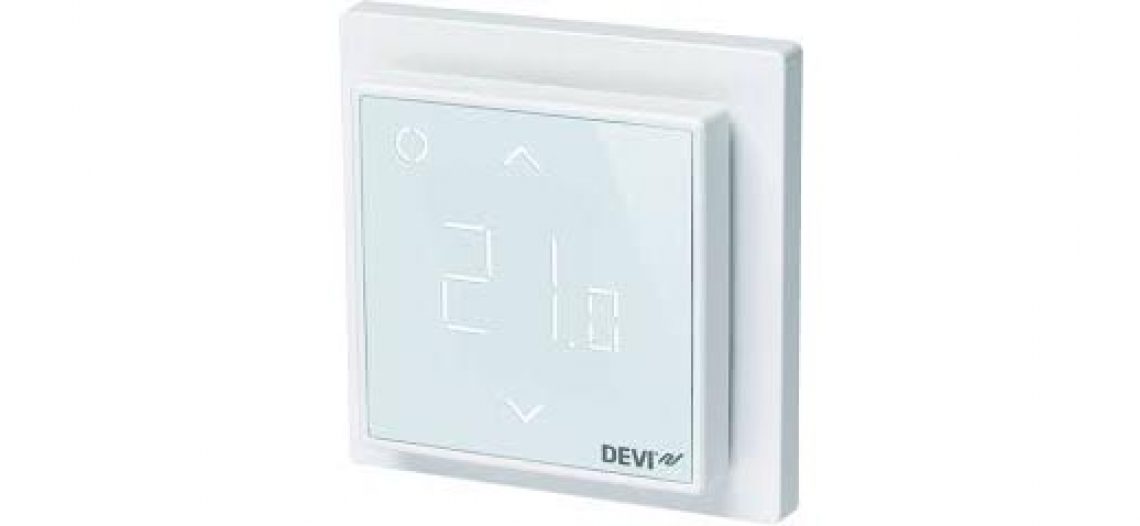

Le DEVIreg Smart est un thermostat pour plancher chauffant électrique, connecté via le Wi-Fi, et donc pilotable par smartphone, tablette, …

En ouvrant le carton je découvre une boîte bleue vraiment classe.

02 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Sur cette dernière on peut voir apparaitre le thermostat, plusieurs infos le concernant, la marque DEVI by Danfoss ainsi qu’un QR Code amenant directement sur le site internet du fabriquant !

03 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Je vous avoue que je me suis dit « Wahouuu, il a l’air class !! ». J’ai hâte d’ouvrir la boite !

Il faut savoir que le thermostat est également vendu sous un packaging aux couleurs de Danfoss, mais il s’agit exactement du même produit. Ne soyez donc pas étonné si vous ne recevez pas la même boite que moi !

Allez j’ouvre la boite 😉

Je découvre de suite le thermostat bien emballé et sur lequel est apposé un QR Code permettant de télécharger l’application pour smartphone.

03-1 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Je m’empresse de l’enlever de sa boite et là effectivement « Wahouuu ! »

Il est en trois parties :

  • Une base
  • Un enjoliveur
  • Une façade d’affichage tactile

04 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

06 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss



J’ai reçu le thermostat de couleur blanche qu’ils appellent « Blanc pur ». Mais il existe en quatre couleurs (ordre de la photo):

  • Noir
  • Ivoire
  • Blanc pur
  • Blanc polaire

05b Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss



Contenu de la boîte :

La boite contient :

  • Le thermostat
  • Une sonde de plancher
  • Une notice assez conséquente, plutôt bien faite et surtout en français !



08 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss



Caractéristiques Fonctionnelles :

  • Fonctionnement simple et logique grâce à un écran tactile éclairé
  • Programmation et exploitation faciles grâce à un menu intuitif
  • Assistant d’installation et de configuration via application permettant de configurer le type de pièce et sol
  • Support pour les systèmes à plusieurs cadres
  • Compatibilité avec plusieurs sondes NTC tiers
  • Détection d’ouverture de fenêtre (arrête le chauffage d’exploitation tant que la fenêtre est ouverte)
  • Jusqu’à 10 appareils (smartphone ou tablette) peuvent être connectés
  • 2 appareils intelligents peuvent être en contact avec le thermostat simultanément
  • Fonctionnement de 24h en cas de coupure électrique grâce à des batteries
  • Garantie de 5 ans à la satisfaction client



Caractéristiques Techniques :

  • Alimentation : 220-240 V~ , 50/60 Hz
  • Consommation en veille : 0,40 W max
  • Relai :
    • Charge résistive : 16 A max / 3680 W à 230 V
    • Charge inductive : 1 A max à cos φ = 0,3
  • Sondes :
    • Thermistance NTC 6,8 kΩ à 25°C
    • Thermistance NTC 10 kΩ à 25°C
    • Thermistance NTC 12 kΩ à 25°C
    • Thermistance NTC 15 kΩ à 25°C (par défaut)
    • Thermistance NTC 33 kΩ à 25°C
    • Thermistance NTC 47 kΩ à 25°C
  • Régulation : PVM (chrono-proportionnelle)
  • Température ambiante : 0°C à +30°C
  • Température hors gel : +5°C à +9°C
  • Plage de T° :
    • Ambiante : 5 – 35°C
    • Du plancher : 5 – 45°C
    • De sol max : 20 – 35°C ou 20 – 45°C si le sceau irréparable a été cassé derrière le thermostat.
    • De sol min : 10 – 35°C uniquement en combinaison sonde de dalle / sonde d’ambiance
  • Contrôle des pannes de sonde : Le thersomstat dispose d’un circuit de contrôle intégré qui coupe le chauffage si la sonde est déconnectée ou court-circuitée.
  • Spécification max du câble : 1 x 4 mm²
  • T° de l’essai de pression : 75°C
  • Classe du logiciel : A
  • T° de stockage : -20°C à +65°C
  • Classe IP : 21
  • Classe de protection : Classe II
  • Dimensions : 85 x 85 x 20-24 (profondeur dans le mur 22 mm)
  • Poids : 127 g
  • Normes : EN/CEI 60730-1 et EN/CEI 60730-2-9

Passons maintenant à son installation !



Installation …

… du thermostat

Le DEVIreg Smart doit être placé dans un pot d’encastrement à une hauteur adaptée comprise entre 80 et 170 cm de hauteur. Il ne doit pas être installé sur un mur donnant directement sur l’extérieur, et à au moins 50cm de toutes fenêtres pour ne pas l’exposer à la lumière directe du soleil. Il doit être installé en intérieur, à l’abri de l’humidité et de la poussière.

Le DEVIreg Smart a besoin d’une alimentation électrique pour fonctionner. Il a besoin d’être branché 15h afin de charger les batteries. Celles-ci permettront un fonctionnement de 24h en cas de coupure électrique.

ATTENTION, avant d’installer le thermostat pensez à bien couper l‘alimentation électrique.

Le thermostat DEVIreg Smart se connecte comme suit à votre installation électrique et à votre plancher chauffant.

Rien de bien compliqué !

09 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss



Voici une photo du branchement dans le pot encastré.

ATTENTION, la sonde doit toujours être passée dans une gaine !

20 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Une fois le thermostat, branché il faut le fixer au pot grâce aux vis de fixation (de la même manière que pour un interrupteur ou une prise). Attention de le mettre dans le bon sens en suivant la flèche qui indique le haut du thermostat !

21 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Avant de clipser la façade du thermostat, vous pouvez choisir 2 modes de fonctionnement :

  • Fonctionnement avec sonde de dalle uniquement. A ce moment-là vous pouvez clipser la façade sur le thermostat.
  • Fonctionnement avec sonde de dalle + sonde d’ambiance. Pour ce mode de fonctionnement, il faut casser avec un tournevis la languette derrière la façade du thermostat avant de la clipser (J’ai oublié de prendre une photo avant de le monter je vous mets donc une photo de la notice pour ne pas tout démonter !!! ).

21-1-e1490619723221 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Ajouter ensuite l’enjoliveur, qui lui ne se clipse pas (tenez le donc !), puis enfin insérer l’écran sur le thermostat en faisant attention de ne pas plier les connecteurs, et surtout, sans appuyer sur le centre de l’écran pour ne pas le casser.

Voilà ce que donne le thermostat une fois monté.



22 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

On voit bien qu’il n’y a rien de bien compliqué concernant le raccordement du thermostat.

Voici à quoi ressemble le thermostat une fois en route. J’ai fait exprès de le prendre en photo un peu dans le noir, car l’affichage à LED est vraiment classe et bien fait je trouve.

23 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Une fois installé complètement et branché électriquement, nous allons pouvoir passer à son installation sur l’application smartphone !



… de l’application smartphone

Commencez par télécharger l’application « DEVI Smart » sur le Google Play Store ou l’Apple Store. Personnellement j’ai utilisé le QR Code apposé sur le thermostat qui amène directement sur le téléchargement de l’appli !

Screenshot_20170316-174307 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Une fois installée, ouvrir l’application et cliquer sur « Démarrer le paramétrage ».

201 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Ensuite vous avez le choix. Soit il s’agit d’un remplacement d’un thermostat DEVIreg Touch existant (possibilité d’importer la configuration existante), soit il s’agit d’un nouveau thermostat.

Dans mon cas il s’agissait d’un nouveau thermostat, j’ai donc choisi « paramétrage du nouveau DEVIreg Smart !!

202 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Pour commencer il suffit de suivre les instructions décrites et de faire les manip sur le thermostat !

203 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Petite mise en garde comme quoi le thermostat devrait être installé par un professionnel du chauffage. Pas de problèmes, en faisant attention à ce que l’on va renseigner comme paramètre, il n’y a pas de raison de se tromper 🙂 !!

204 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Vous allez devoir, dans un premier temps, définir les paramètres « thermostat » en renseignant tout un tas de paramètres tels que :

  • La régulation (sol ou sol + ambiance).
  • Le type de sonde.
  • Le type de sol.
  • La pièce où le thermostat est installé.
  • La sonde de température utilisé.

205 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Une fois le tout renseigné, un récapitulatif sera affiché.

Si vous vous êtes trompé dans un paramétrage pas de panique, vous aurez la possibilité de revenir dessus depuis cet écran de récapitulation !

Vous devrez alors confirmer les paramètres pour les enregistrer dans le thermostat.

206 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Dans un second temps, il faudra maintenant renseigner les paramètres « utilisateur » en cliquant sur « Finaliser le paramétrage utilisateur ». Un message confirmant le paramétrage du thermostat et la connexion de celui-ci à l’appli smartphone apparaitra.

Cliquez sur « Suivant » pour passer au paramétrage « utilisateur ».

207 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Il faudra maintenant renseigner les paramètres tels que :

  • Le nom de l’habitation (dans le cas où vous possédez plusieurs logements et plusieurs thermostats).
  • Le nom de la pièce où est installé le thermostat.
  • Le nom de l’utilisateur.

208 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Et ensuite renseigner vos paramètres wifi !

209 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Voilà le thermostat est complètement configuré et connecté au cloud. Vous pouvez maintenant entrer dans l’application.

210 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Voyons un peu ce que propose l’application.

Petit tour de l’application

Je pense qu’il faut un petit moment d’utilisation pour apprivoiser l’application smartphone. Elle est très complète, plutôt bien faite je trouve et remplie de fonctionnalité intéressante.

Je ne vais donc pas vous montrer en détail toutes les fonctions car cela pourrait faire partie d’un article dédié !

L’écran principal représente votre journée. Vous avez la possibilité de définir si vous êtes à la maison, au travail ou mettre en pause le thermostat grâce aux 3 icônes du bas !

211 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

En haut à gauche vous aurez accès au menu.

212 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Celui-ci vous donnera accès à :

  • « Etat » : Ce menu sert à effectuer un check-up du DEVIreg Smart. Ici tout est normal dans mon cas. C’est un menu intéressant je trouve car on peut vite repérer un problème avec le thermostat !

213 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss



  • « Programme ». Ce menu sert à programmer votre thermostat en fonction des jours de la semaine et ceux sur chaque thermostat que vous possédez. Dans mon cas je n’en ai qu’un dans le salon. Dans le cas où vous possédez plusieurs thermostats, vous pourrez définir des périodes de chauffe différentes selon vos pièces. Les plages bleues sont les plages horaires où votre thermostat se mettra en route automatiquement !

214 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Vous pourrez également spécifier que dans une pièce en particulier, le thermostat se gère manuellement et non pas par programmation. Par exemple dans une chambre d’ami peu utilisée !

215 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss



  • « Réglages ». Ce menu permet de revenir sur un certain nombre de paramétrage tel que :
    • Modifier le nom des pièces.
    • Modifier le nom de l’habitation.
    • Connexion habitation.
    • Messages.
    • Information système.
    • Partager habitation. Cette fonction est une des plus intéressante de ce menu car elle permet de connecter un autre appareil au thermostat.

216 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss



  • « Aide ». Ce menu vous renvoi directement sur le site internet du fabriquant où vous trouverez réponse à vos questions d’utilisation, paramétrage, code erreur, …

217 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss



En revenant sur l’écran principal, en haut à droite vous aurez accès à la partie régulation.

218 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Vous verrez sur cet écran la température relevée et la température de consigne.

Il sera alors possible de régler la température en cliquant sur le petit crayon en haut à droite et de faire glisser la température de consigne à la valeur souhaitée. On pourra visualiser que le thermostat se met en marche grâce à la triple flèche rouge à côté de la température relevée.

219 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Il sera également possible sur cet écran, en cliquant sur la température relevée, de :

  • Régler la température manuellement également.
  • D’activer/désactiver le mode manuel
  • D’activer/désactiver le mode autoadaptatif.
  • D’activer/désactiver le mode fenêtre ouverte (le thermostat se coupe lorsqu’une chute de la t° subite est detectée)
  • D’activer/désactiver le verrouillage de l’écran du thermostat (pratique pour que les enfants ne s’amusent pas avec)

220 Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss

Voici les fonctions principales de l’application sans rentrer trop dans le détail 🙂



Conclusion

Le DEVIreg Smart est un thermostat facile à installer mais un peu plus compliqué à prendre en main de par son application qui est, je trouve, assez complète et bien pensée !

Le thermostat est disponible sur le marché français aux alentours des 180€ selon les revendeurs.

N’ayant pas de plancher chauffant électrique chez moi ou dans mon entourage, je ne peux donc faire un retour sur l’utilisation de ce dernier, mais au vu de ce test je pense qu’il doit donner entière satisfaction.

Je vais essayer de trouver un client qui souhaiterais tester ce produit en conditions réelles, ce qui me donnerais l’occasion de faire un deuxième article 😉



[email protected]

Chef de projet dans l'informatique je me suis lancé dans la domotisation de ma maison il y maintenant un peu plus plus de trois ans. Je touche maintenant à plusieurs box et test pas mal de produit pour Nord-Domotique.

View more articles Subscribe
Leave a response comment6 Responses
  1. avril 09, 06:03 Ce qu'il ne fallait pas manquer cette semaine du 01 avril au 08 avril

    […] Le DEVIreg Smart, un thermostat connecté par Deleage / Danfoss : Blog Nord-Domotique […]

    reply Reply this comment
  2. thibault
    juillet 16, 18:44 thibault

    bonjour , tout d’abord merci pour cette présentation , j avais une petite question je possède une maison avec chauffage au sol électrique et actuellement équipée de thermostats déleage tai 60 .J aimerais installer des devireg smart mais j aimerais savoir ci cela est possible sachant que je suis novice en électricité ..merci encore pour votre blog….
    thibault
    [email protected]

    reply Reply this comment
    • m@d62
      juillet 16, 19:51 [email protected]

      Bonjour Thibault.
      Merci.
      Je pense que vous pourrez très facilement changer de thermostat seul le branchement étant vraiment simple en suivant mon schéma. Il n’y aura que le neutre et la phase a débrancher et rebrancher ainsi que les deux fil de la sonde. Je n’ai pas trouvé la notice du TAI60 pour vous confirmer à 100% mais j’ai trouvé celle du TAI62 sur internet.
      De plus je pense qu’il devrait être compatible avec votre installation puisque vous avez actuellement du Deleage !
      J’espère avoir répondu à votre question.
      N’hésitez pas !

      reply Reply this comment
      • Thibault
        juillet 16, 21:11 Thibault

        Bonsoir,merci pour cette réponse vraiment rapide c est vraiment sympa !!! Je sais que le tai 62 prends la place sans soucis du tai 60 donc je vais commander et essayer l’installation….mais sachant que sur le tai 60 possède 6 branchement 1neutre 1 phase 1fil pilote et ensuite deux branchement pour le cable donc je me demandais si le branchement cable correspondais au branchement pour la sonde. Merci encore :=)

        reply Reply this comment
        • M@d62
          juillet 18, 06:54 [email protected]

          Bonjour Thibault.
          J’ai reçu une réponse de mon contact chez Danfoss / Deleage.
          Il confirme que le TAI60 peut être remplacé par le DEVIReg Smart.
          Voici sa réponse :

          « Aucuns soucis concernant le remplacement de l’ensemble de nos générations de nos thermostats. Il faut juste bien respecter l’alimentation, le câble chauffant et la sonde si elle existe.

          Si pas de sonde de dalle il reste nécessaire de casser 2 switch représentés page 19 de la notice. »

          En espérant que cette réponse puisse vous aidez

          reply Reply this comment
  3. kroumir
    septembre 15, 08:28 kroumir

    Bonjour,
    J’ai lu avec intérêt l’article sur le Devireg smart et j’ai toujours des doutes sur le branchement à réaliser. j’ai actuellement dans mon salon un TAI62 que je souhaite remplacer par le Devireg smart Le branchement actuel est le suivant : en 1 la phase (câble rouge) en 2 bobine relais (câble marron) en 3 rien en 4 le neutre (câble bleu) en 5 fil pilote (câble noir) Pouvez vous à partir de ces éléments m’aider pour le câblage du Devireg smart
    En particulier que devient le fil « pilote »
    Merci par avance de votre réponse
    P.S il n’y a pas de sonde
    Cordialement

    reply Reply this comment
mode_editLeave a response

Your e-mail address will not be published. Also other data will not be shared with third person. Required fields marked as *

menu
menu
