Voici un extrait de notre article pour le blog de Domadoo,

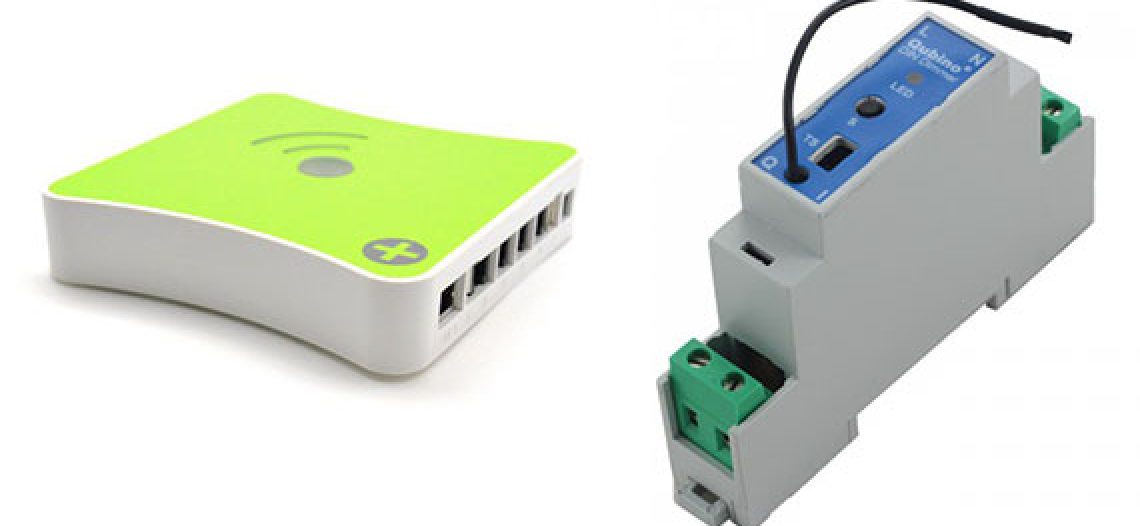

Qubino continue de nous surprendre avec ses nouveaux modules: je vais vous parler aujourd’hui du module Rail Din Fil Pilote Z-wave+ ZMNHUD1, qui permet de contrôler un radiateur muni de fil pilote disposant de 4 ou 6 ordres. Ce type de module est déjà présent chez Qubino, mais pas dans sa nouvelle version en Raid Din.

I. PRÉSENTATION

L’avantage du Rail Din, c’est d’avoir une installation dans votre tableau électrique, surtout si vous avez une maison récente, il est normalement obligatoire d’avoir l’ensemble de vos fils pilotes dans le tableau électrique depuis 2010.
Comme cela votre installation est propre et tout est localisé dans votre tableau électrique, un très bon point pour Qubino !

Voici ses fonctions et caractéristiques techniques :

FONCTIONS :

  • Commandez un radiateur électrique à distance
  • S’installe au tableau électrique
  • Fonction contrôle de fil pilote
  • Intègre la puce Z-Wave série 500 (Z-Wave+)
  • Communication 250% plus rapide comparé à des périphériques Z-Wave standard
  • Boitier au format rail DIN
  • Consommation très faible avec moins de 0.4W
  • Température de fonctionnement -10 à 40 C°
  • Connecteur pour sonde de température analogique
  • 3 entrées binaires permettent de connecter des appareils supplémentaires comme des capteurs, des boutons bistables ou poussoir, etc.

CARACTERISTIQUES TECHNIQUES :

  • Alimentation : 230 VAC ±10% 50Hz
  • Courant nominal de sortie AC : 0,85A / 230VAC
  • Puissance du circuit en sortie AC (charge résistive) : 200W (230VAC)
  • Plage de mesure du capteur de température numérique (le capteur est vendu séparément) : -50 ~ +125°C
  • Température d’utilisation : -10 ~ +40°C
  • Portée : jusqu’à 30 m en intérieur (selon les matériaux environnants)
  • Dimensions (L x H x P) : 18 x 93 x 58mm
  • Poids : 50g
  • Consommation électrique : : 0,7W
  • Certifications : CE, RoHs

Que cela fait du bien de voir un module en rail din ! Si vous êtes comme moi, cela me rassure de mettre un élément électrique dans mon tableau.
Mais attention, pour vos interventions électriques dans votre tableau pensez à bien couper vos disjoncteurs respectifs.

Le module dispose d’une antenne Zwave:

2-580x435 A relire : Présentation et test du module Qubino Rail Din Fil pilote avec la Eedomus

Le module est livré avec une notice en français, ce qui est top 😉

Photo-09-04-2016-15-29-14-580x435 A relire : Présentation et test du module Qubino Rail Din Fil pilote avec la Eedomus
Sur le haut du module, vous avez l’alimentation (Phase & Neutre) sur le milieu du module une LED et en dessous le bouton « S »

Photo-09-04-2016-15-35-32-1-375x500 A relire : Présentation et test du module Qubino Rail Din Fil pilote avec la Eedomus
Ce bouton S va servir pour inclure le module dans votre installation de domotique. Et sur le bas du module le bornier Q (Fil pilote) et le borner I (pour l’interrupteur).
Une chose dommage, c’est que les borniers du module ne sont pas compatibles avec mes peignes présents dans mon tableau électrique, du coup je suis obligé de passer du câble électrique pour l’alimentation du module.

Lors de la mise en fonction de celui-ci, la LED clignote lentement,

Photo-09-04-2016-15-37-22-375x500 A relire : Présentation et test du module Qubino Rail Din Fil pilote avec la Eedomus

II. UTILISATION AVEC LA BOX DE DOMOTIQUE EEDOMUS

Pour inclure le module Rail Din Fil pilote, il faut passer la box en mode inclusion.
eedomus3-1 A relire : Présentation et test du module Qubino Rail Din Fil pilote avec la Eedomus

Une fois la box en mode inclusion, vous avez la possibilité d’appuyer sur le bouton S pendant plus de 2 secondes, ou alors le module se met automatiquement en mode inclusion pendant les 5 secondes qui suivent la mise sous tension.

Le module est bien intégré à la box, et surtout il est bien reconnu par la box Eedomus.

Capture-d’écran-2016-05-24-à-22.36.37-580x370 A relire : Présentation et test du module Qubino Rail Din Fil pilote avec la Eedomus

Les différents ordres sont bien repris par la box Eedomus

  • Confort: La consigne de thermostat du radiateur est suivie.
  • Confort -1°C: La consigne de thermostat du radiateur soustraite de 1° est suivie.
  • Confort -2°C: La consigne de thermostat du radiateur soustraite de 2° est suivie.
  • Éco: Consigne du thermostat -3,5°C Hors Gel. La température reste au-dessus d’un certain seuil pour éviter le gel de l’eau dans les tuyaux.
  • Arrêt: Le chauffage s’éteint complétement

Cela se traduit graphiquement sur la box :

Capture-d’écran-2016-05-24-à-22.39.24-364x500 A relire : Présentation et test du module Qubino Rail Din Fil pilote avec la Eedomus

Pour lire la suite de l’article je vous invite sur le blog de Domadoo. 2bwv6PK A relire : Présentation et test du module Qubino Rail Din Fil pilote avec la Eedomus
