Lors de notre visite au CES2016 de Vegas avec l’équipe de Domadoo, j’ai pu voir sur le stand de chez Fibaro le Swipe.
Celui-ci m’avait fortement attiré 😀
Je l’ai reçu il y a quelque jours de la part de Domadoo, afin de vous le présenter et également réaliser des tests avec mes box de domotique.

Présentation

Le Swipe est un contrôleur gestuel Zwave +, c’est également le premier contrôleur gestuel que nous avons sur le marché de la domotique.

Celui-ci est capable de capter des mouvements très précis de votre main, que ce soit de haut en bas, de gauche à droite, des gestes circulaires au total il peut reconnaitre 6 gestes simple.

Du côté du design, le Swipe est superbe ! un vrai élément de décoration pour votre intérieur. Il peut se poser sur un buffet mais également accroché au mur.
Même si il est très beau, vous pouvez le cacher en dessous d’un plan de travail, ou d’une table car il arrive à capter les mouvements en 3D même à travers ces différentes surfaces.

FONCTIONS :

  • Contrôleur gestuel Z-Wave+
  • Compatible avec contrôleur domotique Z-Wave ou Z-Wave+
  • Supporte le mode protégé (mode de sécurité du réseau Z-Wave) avec encryption AES-128
  • Permet la détection de gestes sans contact
  • Alimenté sur batteries ou via l’adaptateur fourni. En cas d’alimentation avec l’adaptateur, les batteries seront utilisées comme source d’alimentation de secours
  • Gestes et actions sont confirmées par buzzer et LED intègrée au Swipe
  • Le menu de contrôle gestuel permet d’utiliser l’appareil sans le démonter



CARACTERISTIQUES TECHNIQUES :

  • Alimentation : Batteries et/ou alimentation 5VDC (batteries incluses)
    • Connecteur d’alimentaiton : Micro-USB
    • Type de battery : 4x 1,5V AA
  • Fréquence : 868,42 Mhz
  • Distance de transmission : 50m champ libre, 30m en intérieur
  • Dimensions : 178 x 130 x 29 mm

Passons au test du Swipe.

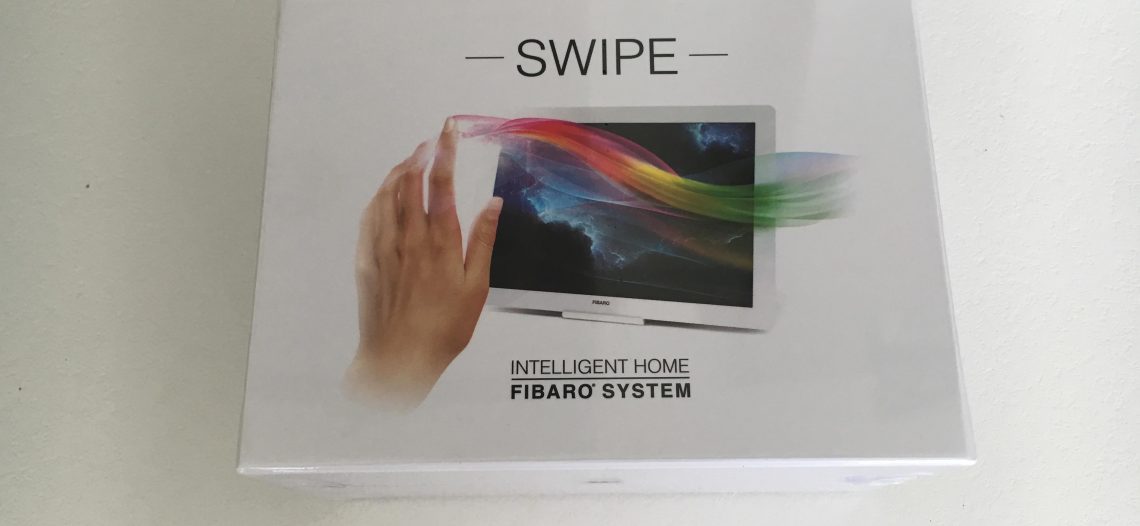

Sur l’arrière de la boite, les 6 gestes sont expliqués.

Fibaro-Swipe-2-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Le produit est très bien protégé avec une mousse.

Fibaro-Swipe-3-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

La photo est installé dans un support, celui-ci est aimanté.

Fibaro-Swipe-5-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

C’est la partie la plus importante du Swipe, c’est cette partie qui va capter les mouvements.

Fibaro-Swipe-7-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

A l’arrière de cette partie il y a la connectique nécessaire à l’utilisation du module.

Fibaro-Swipe-8-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

On voit mieux cette partie sur cette photo, la connexion femelle Micro-USB.

Fibaro-Swipe-10-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Le socle dispose de 4 piles 1,5V AA avec également la connexion mâle Micro-USB.

Fibaro-Swipe-11-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

A l’arrière du socle on retrouve également une connexion Micro-USB si vous souhaitez brancher le Swipe avec une alimentation

Fibaro-Swipe-12-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Le Swipe est livré avec le guide d’installation.

Fibaro-Swipe-13-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Un câble USB et aussi un support de table

Fibaro-Swipe-14-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Pour l’installation rien de plus simple, vous faites glisser la partie qui capte les mouvements dans le socle. Le Swipe va émettre des bips pour indiquer qu’il est alimenté. (Pensez à retirer l’étiquette sur la pile).

C’est un superbe produit !

Photo-24-04-2016-15-07-06-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Le cadre vient se poser sur le pied

Photo-24-04-2016-15-07-16-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus



Photo-24-04-2016-15-07-19-1024x768 Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Pour mon premier test je vais utiliser ma box Eedomus.

Eedomus

Sur l’interface de l’Eedomus il faut ajouter le module,

2016-04-20-14_17_05-Program-Manager Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Inclure un périphérique Z-Wave,

2016-04-20-14_18_00-eedomus Présentation et test du Swipe de chez Fibaro avec la box Eedomus
Pour inclure le module il faut maintenir la main au centre du cadre, vous allez entendre un bip assez fort, il faut garder la main au centre, après avoir entendu 2 bips enlever la main, puis balayer vers le haut pour confirmer.
La procédure n’est pas simple, mais au bout de la deuxième tentative cela devrait marcher ;).
Le Swipe est maintenant bien reconnu par la box eedomus.

2016-04-20-14_26_27-eedomus Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Dans les valeurs du périphérique, vous retrouver les 4 gestes de base : Haut, Bas, Gauche, Droite ainsi que des séquences.

2016-04-20-14_55_12-eedomus Présentation et test du Swipe de chez Fibaro avec la box Eedomus
Les 4 gestes sont très bien reconnu par la box comme vous pouvez le voir ci dessous dans l’historique des mouvements,

2016-04-21-17_05_23-eedomus Présentation et test du Swipe de chez Fibaro avec la box Eedomus

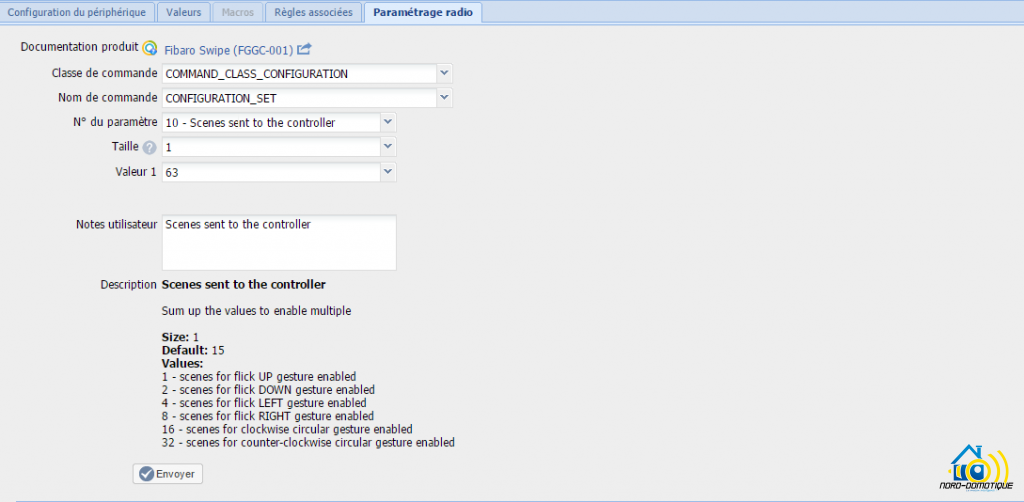

Si vous souhaitez activer les gestes tournants, il faut envoyer la valeur 63 dans le paramètre 10 du Swipe comme ci dessous.
Il faut ensuite réveiller le Swipe afin de lui transmettre les informations, en utilisant la procédure d’inclusion de celui ci.

2016-04-21-17_10_21-eedomus-1024x502 Présentation et test du Swipe de chez Fibaro avec la box Eedomus
Les séquences.

Dans les valeurs vous avez vu les séquences de 1 à 6, il est possible d’effectuer des suites de gestes que l’on définie soit même et cela va correspondre à une séquence.
Vous avez ci dessous le tableau de correspondances des gestion. 1 pour la valeur haut, 2 pour la valeur bas, 3 pour la valeur gauche, et 4 pour la valeur droite.

^B6692569645D5C0FA4F6024FDC1F2B7613A90A7C709E19355D^pimgpsh_fullsize_distr Présentation et test du Swipe de chez Fibaro avec la box Eedomus

^D7A555176C5FF10AE69E8C5BF415D6C4BEABE29C83878DE2EE^pimgpsh_fullsize_distr Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Exemple : si vous souhaitez effectuer la séquence suivante : gauche, puis droite pour activer la séquence 1.
le calcul est donc de : 256 x 3 + 16 x 4 à mettre dans la valeur 1 du paramètre 31 qui correspond à la séquence 1.

2016-04-20-16_59_13-eedomus Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Cela fonctionne pas trop mal ! c’est sur que les séquences ne sont pas facile à faire, il faut aller assez vite dans la gestuelle.

2016-04-21-16_47_05-eedomus Présentation et test du Swipe de chez Fibaro avec la box Eedomus

Conclusion

C’est un super objet de décoration, le cadre est vraiment top ! c’est même dommage de la cacher en dessous d’une table ou dans un mur, sauf pour se prendre pour Tony Stark :D.
Une fois que vous avez pris le coup de l’utilisation, celui ci capte très bien vos mouvements sans problèmes.
Le prix du Swipe est de 149.99€ sur la boutique de Domadoo.
