Voici un extrait de notre article écrit pour le blog de touteladomotique
Je vais vous présenter la nouvelle gamme de micro-modules Zwave de chez Qubino. Pour faire ce tour, je vais vous proposer 4 articles différents. Pour commencer, voici le micromodule Qubino 1 relai, de la société Goap. Pour moi, ce commutateur est un concurrent direct des modules FGS-221 de chez Fibaro.

photo1 A relire :  test du module Qubino 1 relai





FONCTIONS :

– Commandez un éclairage/appareil à distance

– S’installe derrière un interrupteur existant

– Fonction ON/OFF

– Le plus petit module 1 sortie au monde

– Boitier au design spécialement conçu pour faciliter l’installation (simplicité de fixation des câbles), testé par des électriciens professionnels

– Consommation très faible avec moins de 0.4W

– Température de fonctionnement -10 à 40 °C

– Connecteur pour sonde de température analogique

– Mesure de consommation électrique

– 2 entrées binaires permettent de connecter des appareils supplémentaires comme des capteurs, des boutons bistables ou poussoir, etc.



CARACTERISTIQUES TECHNIQUES :

– Alimentation : 110 – 230 VAC ±10% 50/60Hz, 24-30VDC

– Consommation électrique : 0,4W

– Courant nominal de sortie AC (charge résistive) : 1 X 10A / 230VAC

– Courant nominal de sortie DC (charge résistive) : 1 X 10A / 30VDC

– Puissance du circuit en sortie AC (charge résistive) : 2300W (230VAC)

– Puissance du circuit en sortie DC (charge résistive) : 240W (24VDC)

– Précision de la mesure d’énergie : P=5-50W, +/-3W ; P>50W, +/-3%

– Fréquence d’émission radio : 868.42MHz, Z-Wave

– Portée : jusqu’à 30 m en intérieur (selon les matériaux environnants)

– Plage de mesure du capteur de température numérique (capteur vendu séparément) : -50 ~ 125°C

– Température d’utilisation : -10 ~ 40°C

– Espace nécessaire pour l’installation : Ø ≥ 60mm

– Dimensions (L x H x P) : 41,8 x 36,8 x 15,4mm

– Poids : 25g

– Certifications : CE, RoHs



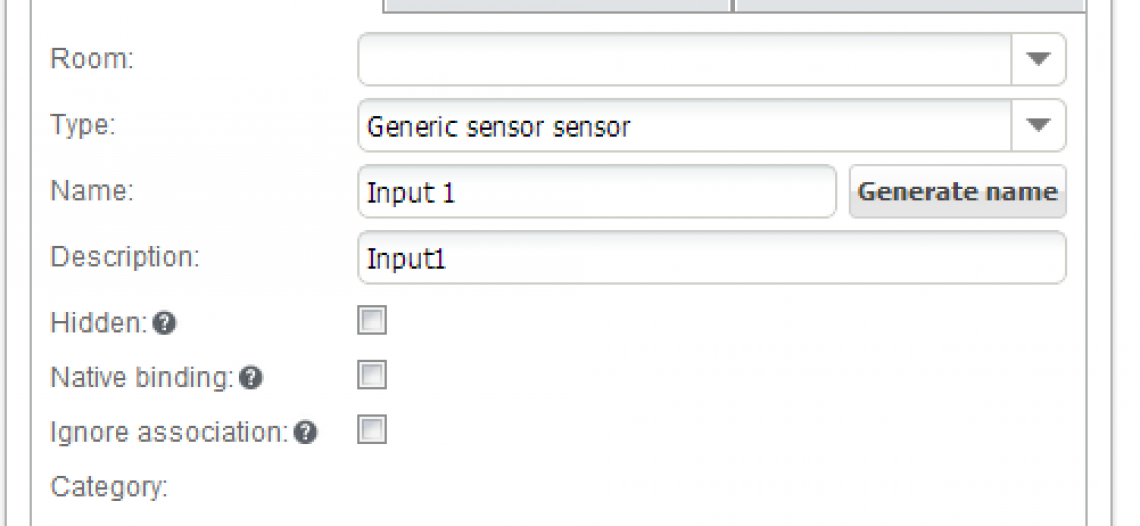

Je vais procéder au test de ce module sur les 4 box de domotique suivantes : Eedomus de Connected Object, Home Center de Fibaro, Zibase de Zodianet, et Zipabox de Zipato.

Commençons par l’installation du module. Le module est livré avec une notice (En Anglais).

photo1 A relire :  test du module Qubino 1 relai



Le module est très sympa, il ressemble fortement au FGS-221, ses dimensions de 41,8 x 36,8 x 15,4mm permettent de le positionner facilement dans une boite d’encastrement.

Il est bon de rappeler que la marque QUBINO s’est fixée des obligations de qualité et de durabilité : ils ont ainsi soigneusement choisi des composants performants tels que le relai OMRON. De nombreux tests de contrôle qualité ont également été effectués sur le module pour garantir une durabilité maximale (assez résistant pour fonctionner à des températures allant de -10°C à 40°C).

photo2 A relire :  test du module Qubino 1 relai



On voit mieux le module comme cela wlEmoticon-winkingsmile_2 A relire :  test du module Qubino 1 relai

photo3 A relire :  test du module Qubino 1 relai



Sur le dos du module, il y une petite languette qui permet de faire l’inclusion / exclusion du module.

photo4 A relire :  test du module Qubino 1 relai



Une autre vue du module

photo5 A relire :  test du module Qubino 1 relai



Je vais réaliser le schéma électrique présenté sur la notice, car mes interrupteurs de maison ne dispose pas du neutre. Pour Rappel, il est obligatoire d’avoir le neutre dans votre interrupteur pour utiliser ce module.

Voici le montage que j’ai réalisé qui reste un montage simple:

photo6 A relire :  test du module Qubino 1 relai



Passons maintenant à l’inclusion du module sur la Eedomus …

TEST AVEC LA BOX EEDOMUS

Il faut pour cela, ajouter le module sur la Eedomus. Il y a 2 techniques pour inclure le module :

– Il faut brancher le module et il sera alors détecté si votre box est en mode inclusion … ( c’est ce qui c’est passé pour l’association avec la eedomus … en mettant ma box en inclusion le périphérique est automatiquement détecté )

– Ou alors il faut appuyer 2 sec sur le bouton d’inclusion an mettant votre box en mode inclusion.

Si celà ne fonctionne pas au premier coup. Faites une exclusion avant de retenter une inclusion.

Le module est parfaitement reconnu par la box.

eedomus1 A relire :  test du module Qubino 1 relai



Les 3 interrupteurs, la sonde de consommation et la consommation électrique sont bien présents

eedomus2 A relire :  test du module Qubino 1 relai



Dès que j’allume la lumière que ce soit avec l’interrupteur ou depuis la box, la relevé de consommation électrique fonctionne parfaitement.

eedomus3 A relire :  test du module Qubino 1 relai





Je vous invite à lire la suite de l’article sur le blog de touteladomotique

Kragg

Ingénieur, spécialisé dans les infra IT, et les réseaux informatique. J'ai découvert la domotique en 2009, et depuis cela est devenu une passion grandissante. Je suis maintenant le gérant de Nord-Domotique.
