Je continue le test des modules Qubino de la société Goap. Aujourd’hui, nous allons détailler le module variateur (le Dimmer de QUBINO). On dit module variateur car c’est le module qui permet de faire varier l’intensité lumineuse de la lampe connectée. Un module sympa pour créer une ambiance lumineuse plus en ligne avec vos scénarios de domotique.

photo1 A relire : test du module Qubino dimmer



Je vous propose de relire mon premier article sur les modules QUBINO. Il s’agissait du micro-module commutateur 1 relai. Comme çà je suis sur que vous ne l’aurez pas loupé !



FONCTIONS

– Commandez un éclairage à distance
– S’installe derrière un interrupteur existant
– Fonction ON/OFF/VARIATION
– Le plus petit module variateur au monde
– Boitier au design spécialement conçu pour faciliter l’installation (simplicité de fixation des câbles), testé par des électriciens professionnels
– Consommation très faible avec moins de 0.7W
– Température de fonctionnement -10 à 40 C°
– Connecteur pour sonde de température analogique
– Mesure de consommation électrique
– 2 entrées binaires permettent de connecter des appareils supplémentaires comme des capteurs, des boutons bistables ou poussoir, etc.



CARACTERISTIQUES TECHNIQUES :

– Alimentation : 110 – 230 VAC ±10% 50/60Hz, 24-30VDC
– Consommation électrique : 0,7W
– Courant nominal de sortie AC (charge résistive) : 1 X 0,85A / 230VAC
– Courant nominal de sortie DC (charge résistive) : 1 X 0,85A / 30VDC
– Puissance du circuit en sortie AC (charge résistive) : 200W (230VAC)
– Puissance du circuit en sortie DC (charge résistive) : 21W (24VDC)
– Précision de la mesure d’énergie : +/-2W
– Fréquence d’émission radio : 868.42MHz, Z-Wave
– Portée : jusqu’à 30 m en intérieur (selon les matériaux environnants)
– Plage de mesure du capteur de température numérique (capteur vendu séparément) : -50 ~ 125°C
– Température d’utilisation : -10 ~ 40°C
– Espace nécessaire pour l’installation : Ø ≥ 60mm
– Dimensions (L x H x P) : 41,8 x 36,8 x 15.4mm
– Poids : 25g
– Certifications : CE, RoHs



Nous allons procéder au même test que la dernière fois en voyant l’utilisation de ce module dimmer Qubino sur les 4 box de domotique suivantes : Eedomus de Connected Object, Home Center de Fibaro, Zibase de Zodianet, et Zipabox de Zipato.



Commençons par l’installation du module. Le module est livré avec une notice (En Anglais).

photo2 A relire : test du module Qubino dimmer



Le module est identique au Qubino 1 relai, même taille, même facture seulement le relai Omron n’est pas visible.

photo3 A relire : test du module Qubino dimmer



Le dos est identique également avec la petite languette qui permet de faire l’inclusion / exclusion Zwave du micro-module.

photo4 A relire : test du module Qubino dimmer



Une autre vue du module Dimmer …

photo5 A relire : test du module Qubino dimmer



Je n’ai toujours pas le neutre dans mes interrupteurs wlEmoticon-openmouthedsmile_2_d12baae66f8d5aa2dc57af82739b9e28 A relire : test du module Qubino dimmer du coup j’utilise de nouveau mon précédent montage pour vous faire la démonstration.

Voici le montage que j’ai réalisé qui reste un montage simple à la portée de tout le monde !

photo6 A relire : test du module Qubino dimmer



Passons maintenant à l’inclusion du module sur la box Zipabox …



Test avec la Zipabox

Les 2 techniques pour inclure le module reste les mêmes que pour celle du module 1 relay c’est à dire :

– Il faut brancher le module et il sera alors détecté si votre box est en mode inclusion … ( c’est ce qui c’est passé pour l’association avec la Zipabox… en mettant ma box en inclusion le périphérique est automatiquement détecté )

– Ou alors il faut appuyer 2 sec sur le bouton d’inclusion en mettant votre box en mode inclusion.



Si cela ne fonctionne pas au premier coup. Faites une exclusion avant de retenter une inclusion.

Avec la Zipabox, le module est automatiquement trouvé:

zipabox A relire : test du module Qubino dimmer



La fonction Dimmer est bien présente ainsi que les 2 autres interrupteurs.

zipabox2 A relire : test du module Qubino dimmer



On voit mieux ici la fonction dimmer …

zipabox3 A relire : test du module Qubino dimmer



La gestion de l’intensité fonctionne sans souci mais la consommation ne remonte toujours pas sur la Zipabox. Il faudra attendre une nouvelle version de Zipato pour profiter pleinement de ce module.

zipabox4 A relire : test du module Qubino dimmer

A noter, qu’il est possible de faire varier l’intensité de la lumière à partir de l’application mobile de Zipato.

Photo%252020-07-2014%252015%252023%252011 A relire : test du module Qubino dimmer



Test avec la box eedomus

Le module est parfaitement reconnu par la box.

eedomus1 A relire : test du module Qubino dimmer

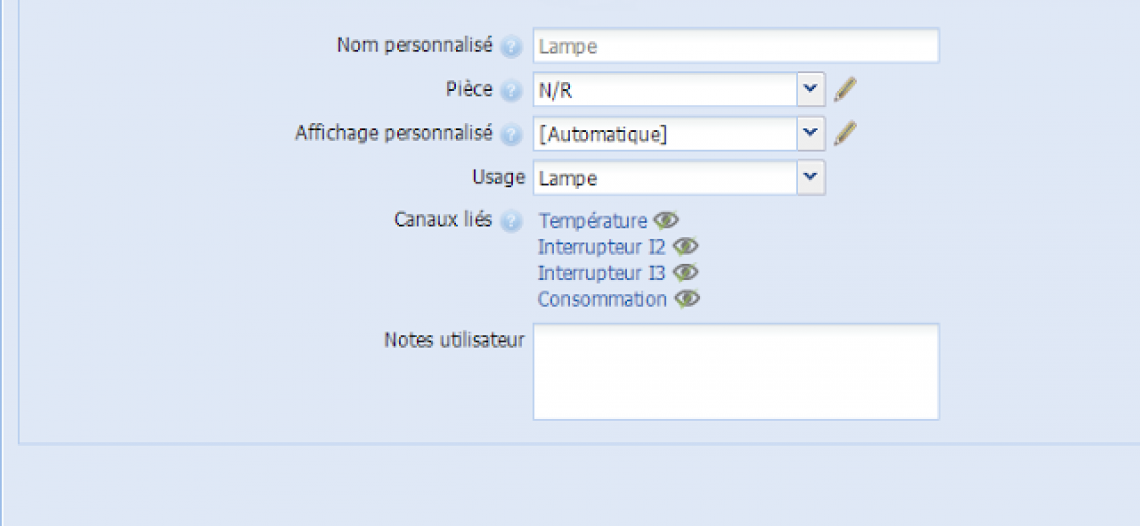

Les 2 interrupteurs, le Dimmer, la sonde de consommation sont bien présents et créés automatiquement à l’inclusion Zwave. Seul le périphérique Dimmer possède les valeurs pour faire varier l’intensité lumineuse…

eedomus2 A relire : test du module Qubino dimmer

Je vous invite à lire la suite de l’article sur le blog de toute la domotique.
