Voici un article que nous avons écrit pour le blog de Planete domotique

Je devais faire cet article depuis 2 mois, mais le sur-presseur qui gère ma citerne d’eau enterrée à rendu l’âme… du coup après en avoir installé un nouveau, voila l’article

Mon article consiste à vous montrer combien nous économisons d’eau avec la citerne, mais j’aurais pu très bien installer le compteur d’eau sur notre arrivée pour savoir combien nous dépensons  !

Le système permet ici seulement d’avoir un aperçu visuel de la consommation, vous ne pourrez pas faire de règle sur les données collectées, mais espérons que l’équipe eeDomus pourra créer un module compteur à part entière pour simplifier ce type d’utilisation.

Voici la description du compteur Gioanola que j’ai pris :

Présentation

Compteur d’eau type jet unique agréé CEE.
Ce compteur peut être utilisé pour une mesure volumétrique de l’eau froide ( 30°C max ).
Il dispose d’un cadran sec orientable sur 360°. Il est d’un très faible encombrement, ce qui permet de l’insérer facilement sur une conduite existante pour ajouter un système de comptage.
Il est équipé d’un émetteur d’impulsions de type ampoule reed ( ILST ) pour la télérelève.
Compteur de marque GIOANOLA (fabriqué en Italie)
Ce compteur est compatible avec le système de comptage MyHome.
Existe en version 1imp. / 0.25 litre

Caractéristiques Techniques

Température de fonctionnement : 0 à +125°C
Type d’émetteur : contact sec (ampoule reed)
Tension max contact : 30V / 0.2A
Longueur du câble : 2m
Diamètre de raccord : 3/4″
Impulsion / Litre : 1 impuls / 1 L

Mes premières impressions :

• il est de très bonne qualité de fabrication,
• de taille normale permettant de l’installer facilement,
• l’entrée du câble à impulsion est protégé par un embout en plastique.

Il est livré avec des manchon femelle / Male en 3/4

Le voila une fois montée sur mon système de filtrage.

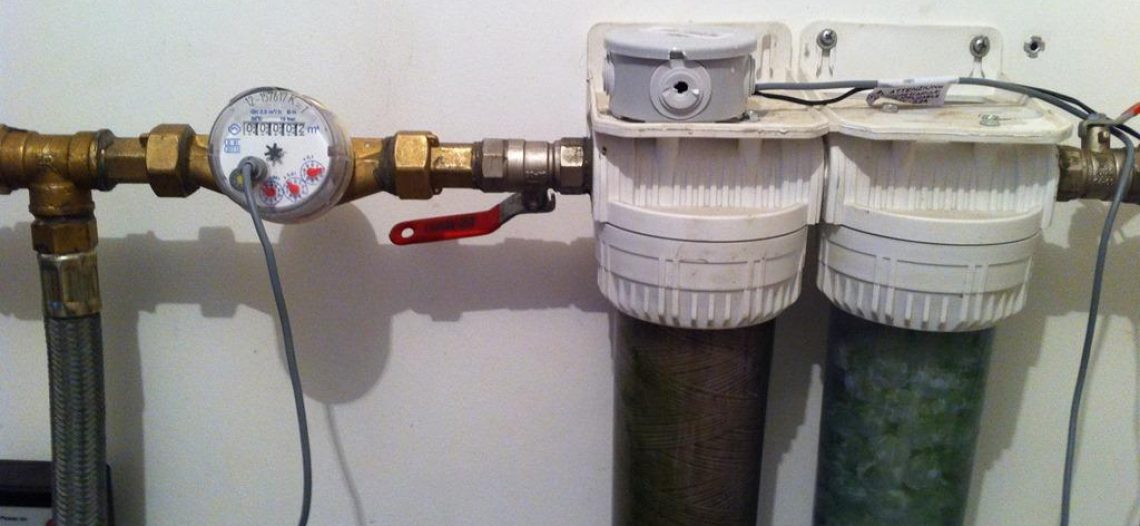

Voila une petite vue de l’ensemble

Bizarrement vous voyez une petite boite de dérivation relié au compteur d’eau…

En fait j’ai utilisé un module Fibaro Universel (une petite merveille), voici son descriptif :

Présentation

Le module ZWave universel Fibaro FGBS-001 permet de transformer n’importe quel détecteur avec contact sec (capteur de mouvement, caméra avec sortie externe, alarme…) en module ZWave.
Le module permet aussi de connecter des sondes 1-Wire (DS18B20) afin de relever la température à un coup plus que raisonnable.
Vous pourrez ainsi utiliser jusqu’à 4 capteurs de température par module.
Deux modules externes peuvent être connectés sur les entrées binaires.
Le circuit est protégé avec une couche silicone, ce qui permet de l’intégrer très facilement dans n’importe quel capteur existant.
Deux entrées contacts sec qui peuvent être configurée NO/NC pour les inverser.
Compatible avec tout type de détecteur ayant une sortie contact sec.
Possibilité de relier deux sorties qui sont pilotées par les entrées (pas de pilotage individuel)

Caractéristiques Techniques

• Type de module : Récepteur Z-Wave
• Alimentation : 9-30V DC ±10%
• Courant maximum en sortie : 150mA
• Tension maximum en sortie : 36V DC / 24V AC ±5%
• Nombre d’entrée : 2
• Nombre de sortie : 2
• Max capteur 1wire : 4x DS18B20
• Fréquence : 868,42 Mhz
• Distance de transmission : 50m champ libre, 30m en intérieur
• Dimensions: 14.5 x 27.3 x 12 mm
• Température de fonctionnement : 0-40°C

Pour l’utiliser j’ai pris une alimentation 12V qui trainait dans mon stock de matos lol,et aussi une sonde DS18B20 :  voici le schéma du montage réalisé

Je pense que j’ai bien fais de faire un petit schéma non ?? lol

J’ai mis tout de suite la sonde DS18B20, car lors de l’inclusion dans l’Eedomus si celle ci n’est pas connectée alors elle n’est pas déclarée sur la eedomus

Voila, maintenant que le branchement est réalisé on peut se pencher sur l’eedomus

Pour lire la suite je vous invite à vous rendre sur le blog de planete domotique.
