Voici un article que nous avions écrit pour le blog de touteladomotique.

Présentation du détecteur Philio PSM02 4 en 1

Ce détecteur est vraiment très doué sur le papier ! Il propose : Détection de mouvement, d’ouverture, de luminosité et capteur de température … il sait tout faire, d’autant plus que sa taille est intéressante car il reste petit. Je vous propose de le découvrir grâce à mon partenaire Domadoo.

Domadoo l’avait présenté sur son blog lors du CES2014, la société Taiwanaise Philio est une nouvelle venue dans le paysage des fabricants de produits Z-Wave. Créée seulement en Mai 2012, son catalogue comprend déjà 3 détecteurs et 3 micro-modules.

photo%2520%25281%2529 A relire : test du détecteur Philio 4 en 1

Le détecteur Philio PSM02 propose 4 fonctions différentes : détection de mouvement, détection d’ouverture, capteur de température et détecteur de luminosité. Il se compose de deux parties : un détecteur et d’un aimant. Ils sont conçus pour être placés sur une porte ou une fenêtre avec l’aimant fixé sur la partie qui s’ouvre et le détecteur sur la partie fixe.

L’ouverture de la porte ou de la fenêtre éloignera l’aimant du détecteur, ce qui enclenchera le détecteur qui enverra un signal Z-Wave d’alarme, si le système est armé (ce signal peut être exploité par une sirène ou par une box domotique par exemple).

Ce détecteur peut être utilisé pour la sécurité ou pour l’automatisation. Quand le détecteur est associé avec des appareils de sécurité, il sert comme déclencheur d’alertes en détectant des changements dans les niveaux de radiation infra-rouge ou d’ouverture de porte/fenêtre. Si une personne bouge dans le champ de vision du détecteur ou ouvre une porte/fenêtre, un signal radio est transmis, ce qui déclenche une alarme afin de dissuader les intrus.

Le détecteur peut également être utilisé en association avec un contrôleur Z-Wave pour des usages domotiques, en détectant à la fois les changements dans les niveaux de radiation infrarouge (présence) ou d’ouverture de porte/fenêtre et les modifications dans le niveau de luminosité. Ainsi, on peut déclencher un éclairage lors d’une détection de mouvement ou d’ouverture de porte dans l’obscurité.

Le détecteur remontera aussi la luminosité et la température, soit en cas de changement important, et à chaque fois qu’un mouvement ou ouverture/fermeture est détecté.

Un contrôleur Z-Wave (télécommande, dongle …) est nécessaire afin d’intégrer ce détecteur dans votre réseau si vous avez déjà un réseau existant.



Fonctionnalités

– Détecteur 4 en 1: mouvement, ouverture, température, lumière
– Adopte la récente puce Z-Wave 400series pour supporter les opérations multicanaux et un débit de données plus élevé (9.6/40/100kbps)
– Utilise le SDK Z-Wave 6.02
– Portée de l’antenne optimisée
– Utilisation pour des applications domotique ou de sécurité
– Bouton pour inclure/exclure le détecteur
– Autoprotection
– Indication de batterie faible
– Petit, discret et esthétique
– Facilité d’utilisation et d’installation



Caractéristiques techniques

– Type de module : Emetteur Z-Wave
– Alimentation : 1 pile 3V CR123A
– Durée de vie des piles : 2 ans
– Fréquence : 868.42 MHz
– Distance de transmission : 30m en intérieur
– Capteur de température : -10 à 70° C
– Capteur de luminosité : 0 à 500 lux
– Angle de détection PIR : 90°
– Portée de détection PIR : 8 à 10m
– Dimensions : Détecteur : 28 x 96 x 23 m; Aimant : 10 x 50 x 12 mm
– Poids : 52g
– Température de fonctionnement : -10 à 40° C
– Humidité de fonctionnement : 85% RH max
– Norme CE : EN300 220-1
– Certification Z-Wave : ZC08-13050003



L’emballage est simple, rien d’extraordinaire …

photo%2520%25281%2529 A relire : test du détecteur Philio 4 en 1



On y retrouve un kit de Fixation.

photo%2520%25282%2529 A relire : test du détecteur Philio 4 en 1



Pour rappel ses dimensions :

  • Détecteur : 28 x 96 x 23 mm
  • Aimant : 10 x 50 x 12 mm



Au niveau de la taille, il me rappelle un peu le détecteur Zwave SM103 de chez Everspring.

photo%2520%25283%2529 A relire : test du détecteur Philio 4 en 1

Il est bien protégé

photo%2520%25284%2529 A relire : test du détecteur Philio 4 en 1

Je trouve l’aimant assez long … mais bon c’est un petit détail.

photo%2520%25285%2529 A relire : test du détecteur Philio 4 en 1

Il est livré avec une pile, il y une languette sur l’arrière du module Philio afin d’activer celle-ci.

photo%2520%25286%2529 A relire : test du détecteur Philio 4 en 1

Toujours sur le dos du module, il y a un petit levier qui dépasse, cela sert de capteur d’anti-arrachement.

photo7 A relire : test du détecteur Philio 4 en 1

Me voila prêt pour l’installation du capteur et de son aimant wlEmoticon-winkingsmile_daffd39df2411d45a7c0297141cb6580 A relire : test du détecteur Philio 4 en 1

photo8 A relire : test du détecteur Philio 4 en 1

Voici un exemple d’installation sur ma porte du détecteur Philio

photo9 A relire : test du détecteur Philio 4 en 1

Et la même vue d’un peu plus près.

photo10 A relire : test du détecteur Philio 4 en 1

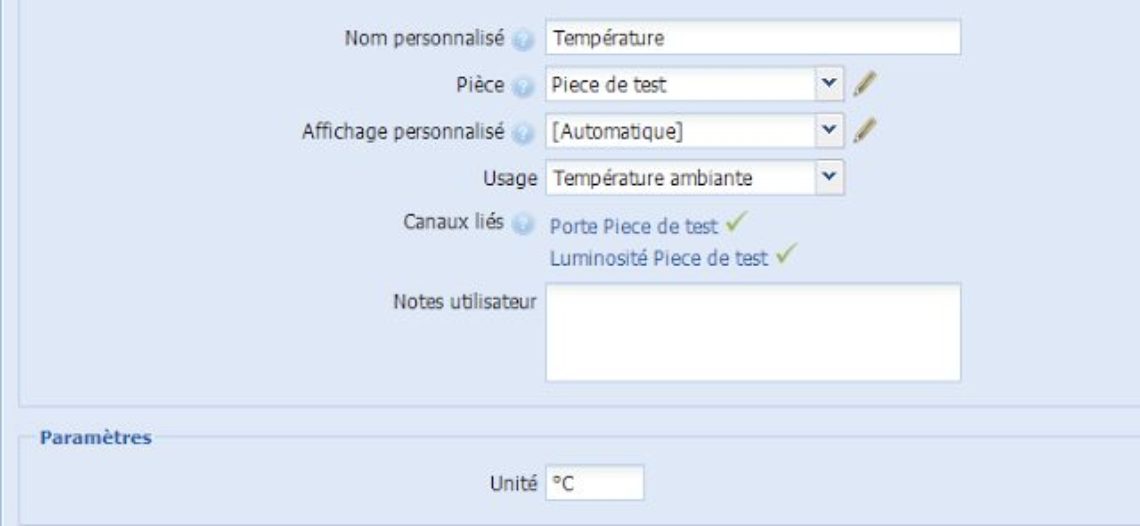

Passons maintenant à l’interaction avec la box EEDOMUS

Pour inclure le module, il faut appuyer « 3 fois rapidement » sur le bouton d’inclusion situé à l’intérieur. Il faut auparavant mettre la box en mode inclusion via sa page de configuration.

eedomus0.png A relire : test du détecteur Philio 4 en 1
Lors de mon premier test, le module est apparu dans l’eedomus avec cet état.

eedomus1 A relire : test du détecteur Philio 4 en 1



Pour lire la suite je vous invite à vous connecter sur le blog de touteladomotique
