Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Voici notre article que nous avions fait sur le blog de Univers-Domotique.com

Mon thermostat de plancher chauffant a rendu l’âme avant cet hiver… c’était un Calybox 220.wlEmoticon-sadsmile Changer son thermostat de plancher chauffant par un thermostat Z-Wave Bien sur comme vous me connaissez je n’ai pas trop envie de remettre un thermostat qui ne sera pas domotisé…

Du coup je me suis lancé dans le changement de celui ci par un pack Thermostat mural Zwave + Actionneur de chaudière -Secure ( Horstmann )

Ce pack comprend le thermostat Horstmann HRT4-ZW et le récepteur ASR-ZW. Il vous permettra de contrôler facilement votre chaudière.

Oui oui la chaudière alors que je vous ai parlé de plancher chauffant mais je vais corriger ce problème en y incluant une diode de redressement… (on va y revenir plus loin)

Le thermostat : Le HRT4-ZW est un thermostat mural sans fil fonctionnant sur batterie. Il dispose d’un bouton rotatif permettant à l’utilisateur de régler la température de consigne dans la pièce. En vérifiant la température de consigne avec la température réelle mesurée, le thermostat décide d’actionner le récepteur sans fil connecté à l’appareil de chauffage.

Le thermostat peut recevoir la température de consigne depuis un autre contrôleur Z-Wave, et peut être également utilisé comme un capteur de température. Le thermostat lui-même n’a pas de timers intégrés, mais exécute les commandes Z-Wave et les commandes locales.

Le récepteur : L’actionneur ASR-ZW est un relais sans fil qui peut commuter des charges de 3 A / 230 V. Il est utilisé pour contrôler des chaudières à eau chaude ou vannes magnétiques. Ce dispositif est simple à utiliser et peut être commandé localement à l’aide de deux boutons. Une LED indique l’état de commutation actuel. Le design moderne de l’actionneur permet de l’installer même sur un mur visible de votre maison.



FONCTIONS :

  • Thermostat sans fil Z-Wave et son récepteur
  • Ecran LCD rétroéclairé
  • Peut commander des chaudières ou vannes magnétiques
  • Entièrement compatible avec d’autres produits Z-Wave
  • Simple d’utilisation



CARACTÉRISTIQUES TECHNIQUES :

  • Thermostat HRT4-ZW
    • Type de module : Contrôleur Z-Wave
    • Alimentation : 2x piles AAA (LR3)
    • Durée de vie des piles : 2 ans
    • Fréquence : 868,42 Mhz
    • Portée : jusqu’à 30 m en champ libre
    • Température de fonctionnement : 0°C à 40°C
    • Plage de température : 5°C à 30°C
    • Précision : 0,5 °C
    • Indice de protection : IP30
    • Dimensions : 86 x 86 x 36,25 mm



  • Récepteur ASR-ZW
    • Type de module : Récepteur Z-Wave
    • Alimentation : 230VAC
    • Fréquence : 868,42 Mhz
    • Portée : jusqu’à 30 m en champ libre
    • Indice de protection : IP30
    • Charge maximum : 3A sur 230VAC
    • Température de fonctionnement : 0-40°C
    • Dimensions : 86 x 86 x 36.25 mm

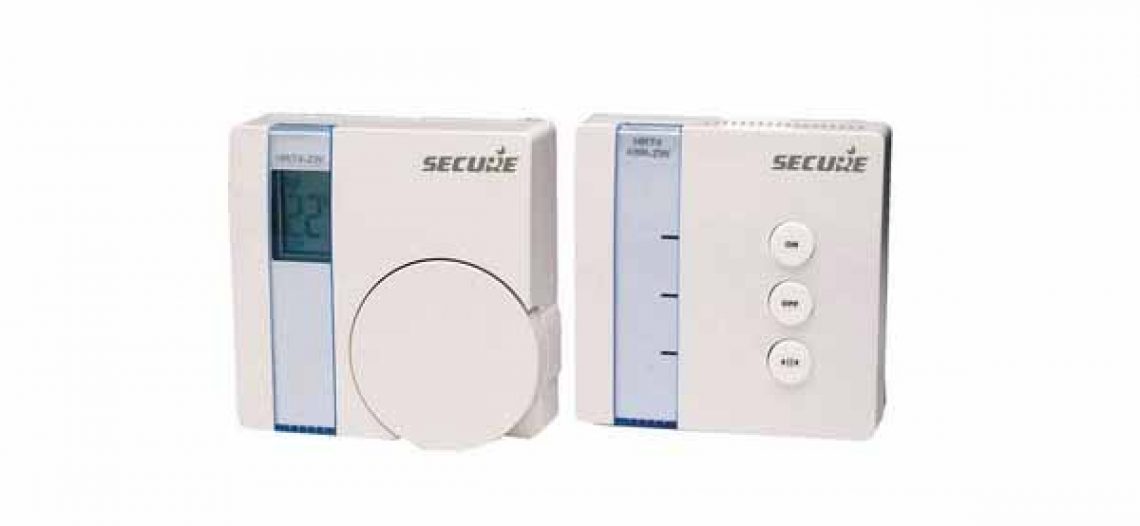

Voila le pack !

image-201502071558310015_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Vous retrouvez dedans le thermostat et le récepteur.

image-201502071558310020_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Ma première impression est que le pack ne fait pas « plastoc » cela est très bien réussi.

3_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Coté branchement c’est assez simple pour le thermostat, car vous avez la platine, et des piles à y inserer.

image-201502071558310017_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

image-201502071558310010_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

C’est du coté de la platine du récepteur qu’il y a un peu plus de boulot (mais vraiment un petit peu…) avec la phase, le neutre et ensuite le branchement de la diode de redressement.

6_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

On voit sur cette photo l’arrière du récepteur ASR-ZW avec la platine, celle ci vient se glisser assez facilement.

7_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Le tout est bien accompagné par une notice de montage.

image-201502071558310022_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Et pour terminer avec les photos du déballage voici la diode de redressement

9_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave



Installation du récepteur ASR-ZW :

Je vais commencer par l’installation du Recepteur ASR-ZW : Pour cela dans mon tableau électrique j’ai repéré les Fils pilotes de mon plancher chauffant. Je dispose de 3 zones de chauffes, mais je veux que les 3 zones chauffent de façon identique.

Attention il faut couper absolument votre alimentation du fil pilote, si vous posséder un gestionnaire d’énergie dans votre tableau (Appeler un électricien si vous n’avez pas de compétences électrique)

image-201502071558310016_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Pour brancher le récepteur, j’ai mis un disjoncteur dans mon tableau afin d’avoir une installation clean. Comme je vous le disais plus haut, la diode de redressement, me permet d’utilisé la sortie « NF » (Borne 3 du récepteur) afin d’activer le mode OFF sur mon plancher chauffant.

Cela est identique à une installation avec une module Fibaro et une diode de redressement, j’avais effectué un article il y a déjà quelque temps sur le blog de Mickael, voila ce que ça donne, on voit ici le câble qui se trouve en position 3, venir dans le Wago avec mes 3 fils pilote de mon plancher chauffant.

image-201502071558310001_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Bien sur il faut penser à bien sécuriser le tout avec de la gaine thermo rétractable. Voila mon Wago avec mes 3 fils de plancher chauffant.

11_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave



Passons maintenant au thermostat

Pour le thermostat, cela est très simple comme je vous le disais, il dispose de 2 piles et de plusieurs cavalier à l’arrière.
Allez je met les piles et c’est partit

5_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave
Le premier cavalier permet de mettre le thermostat en setup, ensuite pour la gestion d’un chauffage électrique il faut mettre les cavaliers 7 et 8 sur On.

Maintenant il faut tourner la molette dans le sens des aiguilles afin d’obtenir la lettre « L » afin d’inclure celui ci sur ma eedomus. Il faut mettre votre eedomus en mode inclusion, puis valider le « L » du thermostat en appuyant sur la molette, le « L » doit se mettre à clignoter puis se transformer en « LP » ce qui signifie que l’opération d’inclusion est terminée.

image-201502071558310006_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave

La box eedomus gère parfaitement le thermostat Secure SRT321.

image_thumb Changer son thermostat de plancher chauffant par un thermostat Z-Wave
on voit également la sonde de température.

image_thumb1 Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Il faut maintenant passer le cavalier 1 sur la position Off pour utiliser le thermostat, par contre le périphérique présente un petit bug, il ne tient pas compte des groupes qui lui sont affectés au moment de son inclusion (source : connected object), du coup il faut lui associer la box eedomus aux groupes 1,3 et 4.

Afin que les commandes de configuration Z-Wave soient prises en compte immédiatement, vous pouvez basculer le switch n°1 (Installer mode) pendant 1 seconde et le rétablir. L’opération est à répéter pour les groupes 1, 3 et 4 (Les GET ne sont présentés qu’à titre de vérification)



image_thumb2 Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Maintenant, vous pouvez inclure le récepteur ASR-ZW au thermostat SRT. Il faut pour cela remettre le thermostat en mode setup, tourner la molette pour obtenir un A “Association”  puis sur le récepteur appuyer sur la touche « >||< » , si l’association est correctement réalisée vous devriez avoir “AP” c’est que le module est maintenant associé.

Bon d’un coté j’ai le thermostat qui est associé à la box, le récepteur associé au thermostat… il ne me manque plus que le récepteur associé à la box wlEmoticon-winkingsmile Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Et bien cela fonctionne aussi, il faut passer sa box en inclusion et appuyer sur la touche « >||< » et voila le récepteur sur la box.

image_thumb3 Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Le tout est parfaitement pilotable soit du Thermostat avec une consigne en local, (la eedomus voit le changement de la consigne), mais si vous changez la consigne du thermostat depuis la box, alors il faudra attendre le prochain réveil du thermostat (wake up) qui est de 30minutes par défaut.

Vous pouvez modifier cela mais la durée de pile va diminuer. De même, vous pouvez également activer votre pilotage de chauffage depuis le récepteur avec son bouton ON (cela fonctionne de la même façon qu’une marche forcée)

Le pilotage du relais ASR-ZW peut maintenant se faire :

  • Soit par le thermostat (l’affichage d’une flamme correspond à l’allumage du relai)
  • Soit avec la box
  • Soit en local en appuyant sur le bouton ON.

Voila ici 2 photos, du récepteur en mode OFF et en marche forcé.

pack-thermostat_z-wave-1030x990 Changer son thermostat de plancher chauffant par un thermostat Z-Wave

pack-thermostat-1030x1027 Changer son thermostat de plancher chauffant par un thermostat Z-Wave

Je suis super satisfait du pack thermostat + récepteur, cela fonctionne de la même façon que mon ancien programmateur seulement celui ci est maintenant domotisé ^^.
