Voici un article que nous avons écrit pour le blog de touteladomotique

J’avais reçu, il y a quelques temps, un module Fibaro RGBW de la part de Domadoo. Celui-ci était resté dans un placard en attendant que je lui achète des LEDs et aussi que je sache ou les installer …wlEmoticon-winkingsmile_116f6b0ffe67857fd8ddc8c4377d1a92 A relire : Meuble Ikea + RGBW + Led Il faut que cela plaise à Mme ! C’est chose faite maintenant et donc je vais vous en faire profiter lors de ce test

De%25CC%2581ballage%25201 A relire : Meuble Ikea + RGBW + Led

Pour réaliser mon installation, j’ai acheté une alimentation 12V pour l’intérieur, et un bandeau de LEDs en 2.5m de couleursRGB. Voici les 3 descriptifs des produits :



1.0 – Le module Fibaro RGBW : Contrôleur RGBW Z-Wave Fibaro FGRGB-101

Ce contrôleur RGB/RGBW compatible Z-Wave peut contrôler des bandeaux de LEDs, des LEDs RGB/RGBW et des sources lumineuses alimentées en 12V ou 24V. Outre les canaux RGB traditionnels, il prend également en charge le canal de lumière blanche supplémentaire, qui permet d’ajouter des nuances pastelles à la palette de couleurs.

De plus, l’appareil prend en charge jusqu’à quatre capteurs analogiques 0V-10V, tels que les capteurs de température, capteurs d’humidité, capteurs de vent, capteurs de qualité de l’air, capteurs de lumière, etc. Les borniers « ALL IN » et « OUT » peuvent être configurés pour le contrôle LED ou la lecture de signal 0V-10V. Ainsi, ce module peut être utilisé comme un variateur de lumière avec des lampes halogènes.

Ce contrôleur vous permet de gérer et de surveiller la consommation d’énergie des quatre sorties indépendamment ou totale. Connecté avec le HC2, vous pouvez vérifier la consommation d’énergie en temps réel et en direct, et consulter l’historique d’utilisation.

Vous pouvez mettre à jour le module par connexion sans fil, en choisissant cette option dans Home Center 2, à chaque fois qu’un nouveau firmware est disponible. Vous n’avez pas à le débrancher ni à perdre du temps en le connectant à un ordinateur. Il suffit de presser le bouton de mise à jour et de profiter du temps avec votre bien-aimé.



1.1 – Fonctions

– Contrôleur RGB sans fil
– Compatible bandeaux de LED RGB et RGBW
– Compatible avec toute source lumineuse 12V ou 24V
– 4 entrées analogiques 0V-10V
– 4 sorties 12/24VDC
– Mesure de la consommation électrique totale et indépendante des 4 canaux
– Mise à jour sans fil avec la box Fibaro Home Center 2
– Facilité d’utilisation et d’installation



1.2 – Caractéristiques Techniques

– Type de module : Récepteur Z-Wave
– Alimentation : 12V DC / 24V DC,
– Puissance de sortie : 12A combiné (somme de tous les sorties)
– Charge maxi (par exemple des lampes halogènes): à 12V – 144W combiné, à 24V – 288W combiné.
– Consommation d’énergie : <0,3 W
– Fréquence : 868,42 Mhz
– Puissance du signal radio : 1mW
– Distance de transmission : 50m champ libre, 30m en intérieur
– Dimensions: 42 x 37 x 17 mm
– Température de fonctionnement : 0-40°C
– Normes : EMC 2004/108/EC, R&TTE 199/5/WE



2.0 – L’alimentation LED 12V pour intérieur, puissance 24W

Cette alimentation, spécialement conçue pour les LED, peut être utilisée pour alimenter des rubans ou des luminaires LED fonctionnant en 12V. Elle possède une protection thermique, contre les court-circuits et une détection des surcharges (clignote dans ce cas).

Elle se connecte d’un côté au réseau électrique 230V, et de l’autre aux rubans ou luminaires LED fonctionnant en 12V.

Le choix de l’alimentation est très simple. La puissance consommée est donnée dans les caractéristiques des produits que vous branchez dessus. Utilisez une alimentation de puissance supérieure ou égale à celle-ci.



2.1 – Fonctions

– Alimentation 12V
– Puissance maximale 24W
– Usage intérieur
– Protection thermique contre les courts circuits
– Détection de surcharges
– Utilisation pour des bandeaux Leds ou luminaires 12VDC



2.2 – Caractéristiques Techniques

– Type : Alimentation
– Entrée : 230V Alternatif
– Sortie : 12V (+ ou – 0.5V) continu
– Puissance de sortie : 24W
– Intensité sortie : 2A
– Connexion : bornier (entrée/sortie)
– Etanchéité : IP 40 usage intérieur
– Dimensions : 140 mm X 45 mm X 28 mm
– Poids : 125 g
– Normes : CE / Rohs
– Garantie : 2 ans



3.0 – Ruban de LED couleur RGB – 2,5m

Ce ruban est muni de LED RGB « 3 en une » (rouge, vert, bleu) de marque Epistar pour vous garantir une très bonne qualité de lumière et une longue durée de vie aux LED. Il vous permettra de choisir la couleur à l’aide d’un contrôleur (par exemple, le module Fibaro FGRGB-101). Vous pourrez ainsi obtenir une multitude de teintes. Le ruban est recoupable tous les 10 cm et se fixe à l’aide de son autocollant.

Le contrôleur et l’alimentation, vendus séparément, se connectent selon le principe suivant : l’alimentation est branchée en entrée du contrôleur et le ruban est branché en sortie. Vous pourrez connecter jusqu’à 20 mètres de rubans au contrôleur Fibaro FGRGB-101.

Lorsque toutes les LED sont allumées, la lumière générée est blanche: préférez cependant des rubans de LED blanches pour une application d’éclairage car la lumière blanche qu’ils émettent est plus agréable.



3.1 – Fonctions

– Ruban de Led RGB
– Led Epistar 5050
– Lumière plus agréable qu’un ruban classique
– Plus grande durée de vie et forte luminosité
– Installation facile (recoupable tous les 10 cm)
– Excellente dissipation de la chaleur
– Compatible avec le module Fibaro FGRGB-101



3.2 – Caractéristiques Techniques

– Type : Bandeau souple de 2,5 mètres
– Alimentation : 12 V
– Nombre de leds : 30LED/m
– Puissance : 18W pour 2,5m
– Type de LED : Epistar 5050 SMD RGB
– Installation : Autocollant 3M au dos
– Connexion fils : 4 fils de chaque côtés
– Sécable : tous les 10 cm
– Angle : 120°
– Couleur : RGB
– Luminosité : 1275 lumens (pour 2,5m)
– Etanchéité : IP 33
– Dimensions : 5000 X 10 X 2.2mm
– Poids : 150 g
– Normes : CE/ROHS
– Garantie : 2 ans



4.0 – Test du module RGBW

Maintenant que les présentations sont faites, nous pouvons passer aux tests …

Voici le module RGBW Fibaro:

De%25CC%2581ballage%25201 A relire : Meuble Ikea + RGBW + Led



Il est identique aux autres modules Fibaro dans son design et sa taille ( on ne change pas une équipe qui gagne ).

De%25CC%2581ballage%25202 A relire : Meuble Ikea + RGBW + Led



Au niveau des connectiques, il est de loin le module qui en dispose le plus. Voici les différentes possibilités qu’il offre :

module1 A relire : Meuble Ikea + RGBW + Led



module2 A relire : Meuble Ikea + RGBW + Led



Il n’y a pas d’alimentation livrée avec le module. Il faut en récupérer une chez vous ou en acheter une chez votre partenaire domotique.

Alimentation%25201 A relire : Meuble Ikea + RGBW + Led

Alimentation%25202 A relire : Meuble Ikea + RGBW + Led



Les LEDs sont livrées dans un sachet hermétique afin qu’elles restent protégées.

Led%25201 A relire : Meuble Ikea + RGBW + Led



Comme énoncé dans la description, le bandeau est découpable tous les 10cm.

Led%25203 A relire : Meuble Ikea + RGBW + Led



Le bandeau dispose également d’une double arrivée électrique de chaque coté, on retrouve les mêmes câbles, cela est intéressant car si vous avez besoin de 1 mètre pour une installation et de 1,5 mètre pour une autre installation pas besoin de faire des soudures …

Led2 A relire : Meuble Ikea + RGBW + Led



Voici la connexion que j’ai utilisé pour connecter le bandeau et l’alimentation au module Fibaro RGBW. (cela est simple d’autant plus que je ne connecte pas d’interrupteur pour le moment au module).

Connexion%25201 A relire : Meuble Ikea + RGBW + Led



On retrouve l’alimentation du module, du bandeau et des LEDs RGB.

Connexion%25202 A relire : Meuble Ikea + RGBW + Led

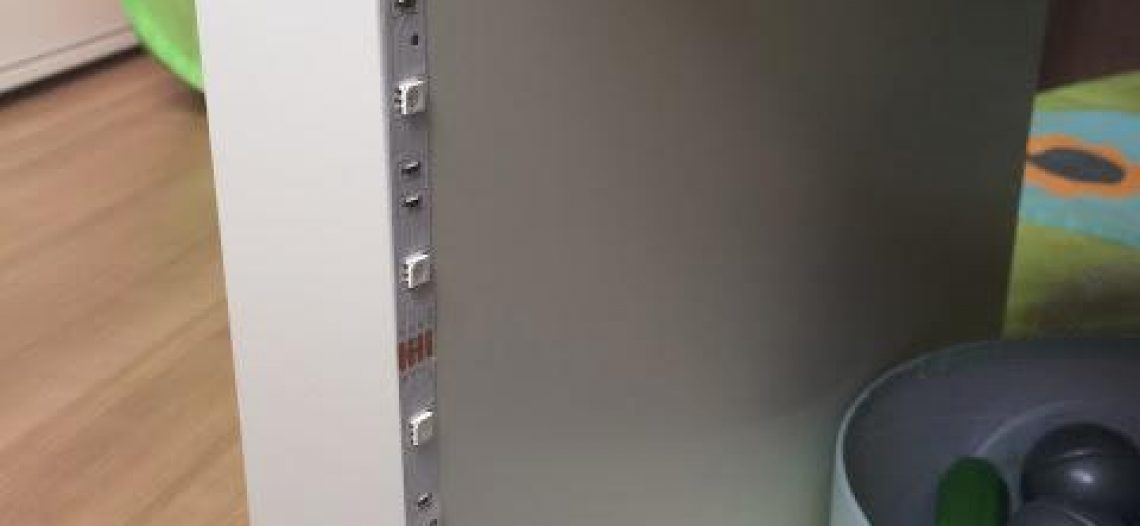

Une fois le montage effectué, j’ai installé le bandeau de LEDs sur un meuble IKEA dans la chambre de notre garçon. Le bandeau se fixe avec un autocollant 3m sur le dos cela est nickel !

bahut%25201 A relire : Meuble Ikea + RGBW + Led



D’autant plus que les meubles IKEA même bien montés, nous laissent un peu d’espace pour y inclure les LEDs wlEmoticon-winkingsmile_116f6b0ffe67857fd8ddc8c4377d1a92 A relire : Meuble Ikea + RGBW + Led

Bahut%25202 A relire : Meuble Ikea + RGBW + Led



Pour lire la suite de l’article je vous invite à vous rendre sur le blog de touteladomotique
