WIFIPOWER est connu pour sa gamme de produits contrôlable via le Wi-Fi. Nous allons voir aujourd’hui en détail un des nouveaux produits sortis en début d’année, le WP-Panel-FP4 qui permet de piloter par Wi-Fiet/ou USB, 4 zones de chauffages via leurs fils pilotes.

PRÉSENTATION

Le WP-Panel2-FP4 ressemble à un modèle que j’ai eu l’occasion de tester pour le blog, le Module Rail Din 2 relais.

wifipower-WP-PANEL2-FP4-002-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

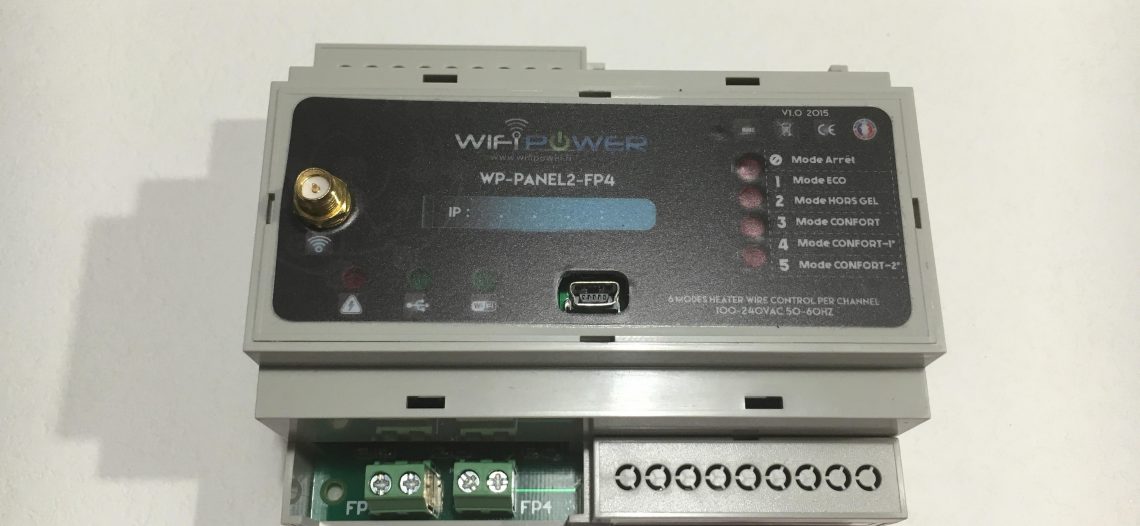

On voit sur le côté gauche la prise Antenne Wi-Fi, au milieu la connexion mini USB pour le PC, et sur la droite les différents ordres possibles avec votre chauffage électrique :

  • Mode Arrêt
  • Mode Eco
  • Mode Hors Gel
  • Mode Confort
  • Mode Confort -1
  • Mode Confort -2

Les dimensions du module sont :

  • Hauteur : 5.8 cm
  • Largeur : 10.6 cm
  • Profondeur : 9.5 cm

Il rentre dans un tableau électrique sans problème.

wifipower-WP-PANEL2-FP4-003-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

Sur l’arrière du WP-Panel2-FP4, vous voyez l’accroche pour le rail din.

wifipower-WP-PANEL2-FP4-004-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

Il est livré avec des protections, afin de verrouiller un maximum l’accès aux câbles électriques.

wifipower-WP-PANEL2-FP4-005-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

Vous avez également l’antenne Wi-Fi, et un câble de connexion USB / Mini USB pour la configuration depuis votre PC portable.

wifipower-WP-PANEL2-FP4-006-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

Voilà ce que ça donne avec l’installation de l’antenne Wi-Fi sur le WP-Panel2-FP4.

wifipower-WP-PANEL2-FP4-007-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

wifipower-WP-PANEL2-FP4-008-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

Concernant l’utilisation des fils pilotes, il faudra les relier sur les bornes (FP) en bas du module.

wifipower-WP-PANEL2-FP4-009-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

L’alimentation électrique est à raccorder sur le haut du module.

wifipower-WP-PANEL2-FP4-010-580x435 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

Avant de commencer la configuration, voici les fonctions et les caractéristiques techniques du WP-Panel2-FP4.

FONCTIONS :

  • Contrôlez vos radiateurs électriques à distance, Module rail DIN WiFi pour 4 zones de chauffage
  • Gestion des 6 ordres fil pilote
  • Boitier ABS UL94-V0, IP10 format DIN 35mm pour une installation dans un tableau électrique
  • Puissante CPU 32bits assistée de 16Mbits de mémoire FLASH, permettant de futures évolutions conséquentes
  • Site WEB entièrement modifiable suivant vos exigences
  • Puissant Scheduler programmable à la seconde jusqu’a l’année 2100 !
  • Horloge temps réél mise à jour automatiquement sur serveur SNTP
  • Zone mémoire FLASH tempo pour une sécurité accrue lors des mises à jour firmware et site web
  • 8Mbits de mémoire pour stocker les événements. Soit environ 4 ans de données à 100 changements par jour !
  • Alimentation intégrée : 100-240VAC / 50-60Hz
  • Antenne avec connecteur RP-SMA afin de pouvoir utiliser l’antenne de votre choix
  • Dernière technologie de commutation employée : très longue durée de vie et suppression des ‘clicks’relais
  • Compatible BOX Domotique (Zibase, Eedomus, Vera…)
  • Installation en tableau électrique

CARACTERISTIQUES TECHNIQUES :

  • Alimentation générale : 100-250VAC 50-60Hz
  • Consommation (hors charges) : 0.3watts
  • Fusible interne fusible thermique réarmable
  • Nombre de canaux : 4
  • Puissance par sortie (Charges Résistives) : 0.1A
  • Type sorties : OptoTRIAC
  • Communication : Interface WLAN IEEE 802.11 b/g
  • Sécurité WIFI : WEP64, WEP128, WPA-PSK, WPA2-PSK (TKIP & AES)
  • Connexion USB : miniUSB 2.0 HID device
  • Matériau : boitier ABS gris UL94-V0
  • Dimensions :
    • Hauteur : 5.8 cm
    • Largeur : 10.6 cm
    • Profondeur : 9.5 cm
  • Poids : 0.4Kg
  • Indice de Protection : IP 10
  • Température d’utilisation : -10°C – +55°C
  • Température de stockage : -40°C – +85°C
  • Certification CE : CE – NF60950-1
  • Certifications Radio : FCC, IC, Wi-Fi Alliance

CONFIGURATION

Pour la configuration j’ai utilisé mon PC portable sous Windows 10. Il faut se rendre sur ce lien, puis dans Téléchargement, prendre le WP2 Configurator Setup V1.1

wifipower-WP-PANEL2-FP4-capture001-580x61 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

Une fois l’archive téléchargée, et dézippée vous obtenez cela :

wifipower-WP-PANEL2-FP4-capture002 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4

Il suffit de lancer le setup, et de faire toujours Next….



Pour lire la suite je vous invite à vous connecter sur le blog de domadoo.



1LIExH4 A relire : Test du module chauffage fil pilote WIFIPOWER WP-Panel2-FP4
