Gérer ma VMC avec la box de domotique Eedomus

-

Introduction

Ça fait plusieurs mois que je cherche une solution pour piloter ma VMC avec ma box Eedomus. Il n’existe aucun module sur le marché permettant de piloter une VMC. Je vais donc vous présenter la solution que j’ai mis en place pour gérer cette dernière.

Pourquoi domotiser ma VMC ?

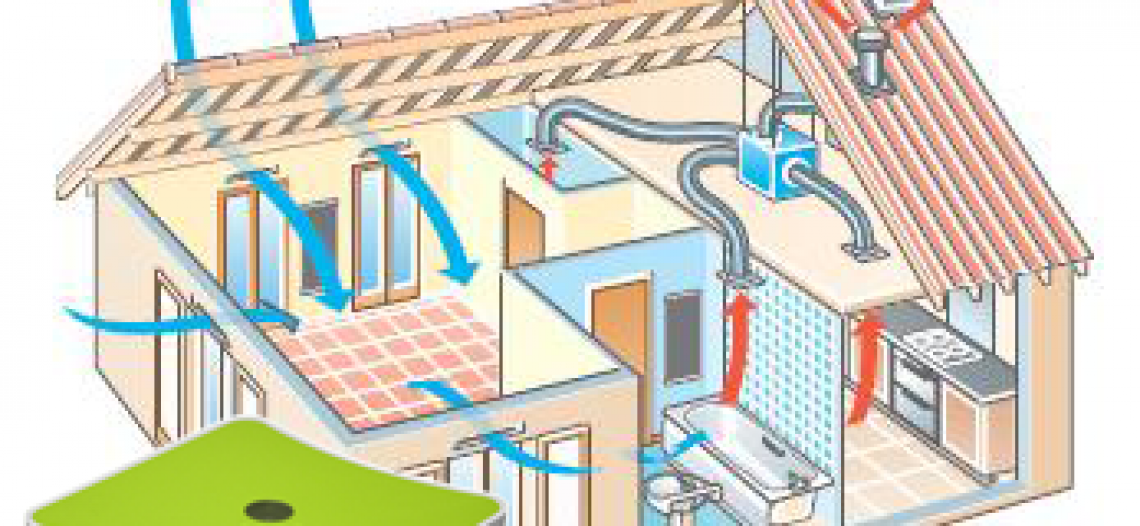

La VMC permet de recycler l’air des pièces humides telles que la cuisine, les toilettes et la salle de bain. Quand j’utilise ma salle de bain le taux d’humidité augmente, il serait donc souhaitable que ma VMC tourne plus vite afin d’évacuer cet air humide.

Il faut tout d’abord savoir qu’une VMC ne doit jamais être arrêté. Elle doit toujours fonctionner, au minimum, à la vitesse basse.



Matériel utilisé pour ma VMC avec la box de domotique Eedomus

Pour mettre en place mon système de déshumidification de la salle de bain j’ai besoin d’un capteur d’humidité et d’un module ON/OFF à deux sortie (une pour la vitesse basse l’autre pour la vitesse haute).

J’ai donc choisi :

  • Un module Relay Switch 2 x 1,5kW de chez Fibaro (FGS-222) pour piloter la vitesse de la VMC.
  • Un capteur d’humidité / température Philio (PAT02-1B) qui servira lui à vérifier l’humidité de la pièce.

[amazon_link asins=’B01M6YKYMF,B00WH0S8F0,B01MXL5Q9S’ template=’ProductCarousel’ store=’wwwblognorddo-21′ marketplace=’FR’ link_id=’aaa21823-85b3-11e8-9edb-dd1a35e809d8′]

Le relay Switch Fibaro (FGS-222)

Comme à son habitude, Fibaro nous propose un module dans un packaging de qualité.

IMG_1725-e1484060849504 Gérer ma VMC avec la box de domotique Eedomus

Une fois ouvert nous découvrons le module en lui-même mais aussi plusieurs notice en plusieurs langues, dont une en Français. Vous pouvez, grâce au QR code de la notice, trouver une notice plus complète.

IMG_1728-e1484060941232 Gérer ma VMC avec la box de domotique Eedomus



Le Capteur de température et d’humidité Philio (PAT02-1B)

Livré dans une boite blanche le packaging de ce module est moins soigné.

On trouve cependant une fois la boite ouverte un module bien protégé ainsi que les équipements de fixation et la notice en anglais.

IMG_1730-1-e1484295837440 Gérer ma VMC avec la box de domotique Eedomus



Intégration des modules dans la Eedomus.

Comme à mon habitude j’intègre les modules avant de les brancher aux différents appareils.

Relay Switch Fibaro

Branchez le fil bleu sur le Neutre (N) du module et le fil rouge sur la Phase (P) du module.

IMG_1731-e1484061194594 Gérer ma VMC avec la box de domotique Eedomus

Mettre la Eedomus en mode inclusion, et branchez le module au secteur. Il entrera en inclusion automatiquement.

Si ce n’est pas le cas appuyez 3 fois sur le bouton d’inclusion du module (3 fois en 2 secondes)

Pour ce faire connectez-vous à votre Eedomus (secure.eedomus.com), puis cliquez sur « Configuration ».

Eedomus1-1 Gérer ma VMC avec la box de domotique Eedomus

Appuyez maintenant sur « Ajouter ou supprimer un périphérique »

Eedomus2 Gérer ma VMC avec la box de domotique Eedomus

Et enfin sur « Inclure une périphérique Z-Wave »

Eedomus3 Gérer ma VMC avec la box de domotique Eedomus

Quand cet écran apparaît branchez le module au secteur.

Eedomus4 Gérer ma VMC avec la box de domotique Eedomus

Le module est maintenant en cours d’inclusion dans votre Eedomus.

Eedomus5 Gérer ma VMC avec la box de domotique Eedomus

Lorsqu’il à terminé, l’écran de paramétrage s’affiche.

Donner lui un Nom, ainsi que la pièce où il sera installé et enfin un usage.

Dans le cas de la VMC je choisi « Appareil électrique ».

Eedomus6 Gérer ma VMC avec la box de domotique Eedomus

Eedomus7 Gérer ma VMC avec la box de domotique Eedomus

Faite de même pour le deuxième interrupteur.

Eedomus8 Gérer ma VMC avec la box de domotique Eedomus

Je me retrouve donc avec deux nouveaux interrupteurs.

Eedomus9 Gérer ma VMC avec la box de domotique Eedomus

Capteur de température et d’humidité

Retirez la languette de protection de la pile.

IMG_1733-1 Gérer ma VMC avec la box de domotique Eedomus

Puis dans la Eedomus procédez de la même manière que pour le Switch, c’est-à-dire cliquez sur « Configuration », puis « Ajouter ou supprimer un périphérique » et enfin « Inclure un périphérique Z-Wave ».

Appuyez 3 fois sur le bouton se trouvant à l’arrière du module (3 fois en 1,5 secondes).

IMG_1733_2 Gérer ma VMC avec la box de domotique Eedomus



Le module est détecté. Vous obtenez alors deux nouveaux indicateurs Température et Humidité.

Eedomus10 Gérer ma VMC avec la box de domotique Eedomus

Affecter les, comme d’habitude, à la pièce souhaitée.

Pour ma part ce sera la salle de bain.

Nous avons donc un capteur de Température et d’humidité.

Eedomus11 Gérer ma VMC avec la box de domotique Eedomus

Branchement

Branchez maintenant le module Fibaro à votre VMC.

ATTENTION de ne pas vous tromper dans le câblage de sortie :

  • Q1 correspond au petit débit.
  • Q2 correspond au grand débit.
  • P étant la phase (fil rouge) et N le Neutre (Fil Bleu).

Il faux donc brancher le Neutre à la VMC et au module Fibaro sur l’entrée N, puis la Phase au module Fibaro sur l’entrée P et IN.

Le grand débit de la VMC (Fil Blanc) sur la sortie Q2 et le petit débit de la VMC (Fil Noir) sur la sortie Q1.

Voici le branchement que j’ai réalisé.

Branchement Gérer ma VMC avec la box de domotique Eedomus

Règles

Attention : la VMC doit toujours être au minimum sur le petit débit.

Attention : Le grand et le petit débit ne doivent pas être activés en même temps (ils ne doivent pas être sur ON en même temps).

Pour palier à ce problème on peut créer un état virtuel VMC qui prendra 2 valeurs Petit débit et Grand Débit.

Eedomus13 Gérer ma VMC avec la box de domotique Eedomus

Eedomus14 Gérer ma VMC avec la box de domotique Eedomus

Maintenant nous pouvons affecter les règles suivante à cet état virtuel.

Humidité < à 60 %

Eedomus15 Gérer ma VMC avec la box de domotique Eedomus

Humidité > à 60 %

Eedomus16 Gérer ma VMC avec la box de domotique Eedomus

VMC Grand Débit

Eedomus17 Gérer ma VMC avec la box de domotique Eedomus

VMC Petit Débit

Eedomus18 Gérer ma VMC avec la box de domotique Eedomus

Si vous ne voulez pas prendre le risque de mettre le grand et le petit débit sur ON en même temps je vous conseille de rendre les deux périphérique invisible.

Eedomus19 Gérer ma VMC avec la box de domotique Eedomus

Conclusion

Le capteur d’humidité Philio couplé à un module fibaro Relay Swich me permet de commander ma VMC en augmentant le débit du flux d’air en fonction du taux d’humidité.
Il faut juste faire attention à ne pas mettre sur ON les 2 relay en même temps.
La qualité du module Fibaro n’est plus à prouver.
Quand au module Philio il est très bien conçu et me donne entière satisfaction.

[amazon_link asins=’B01M6YKYMF,B00WH0S8F0,B01MXL5Q9S’ template=’ProductCarousel’ store=’wwwblognorddo-21′ marketplace=’FR’ link_id=’b6fb42a7-85b3-11e8-92ed-67b1aa70a90a’]

Merci beaucoup à Domadoo pour le matériel

Veuillez noter que cet article peut comporter des liens affiliés, sans impact sur vos achats ou les prix des produits. En utilisant ces liens, vous exprimez votre reconnaissance pour le travail quotidien fourni sur le blog et soutenez le financement des dépenses du site, telles que l'hébergement, les frais de port, l'achat de produits pour les tests et les concours. Cela ne vous engage à rien financièrement, mais cela représente une aide précieuse pour moi ! Un grand merci à ceux qui participent à cette démarche !"

Kragg

29 Commentaires

  1. Bonjour,
    Merci pour cet article très détaillé.
    J’ai choisi une autre solution pour contrôler ma VMC: un module Fibaro pour volets roulants. Je voulais juste être sur de ne pas pouvoir actionner les 2 vitesses simultanément.
    Avec un module 2 interrupteurs j’avais peur que la commande d’arrêt de la vitesse en cours ne passe pas tout de suite (problème de transmission pouvant arriver).
    Avec un module volet roulant cela n’est pas possible et cela fonctionne sans problème depuis plusieurs mois.

    • Bonsoir,
      C’est pour ne pas activer les 2 vitesses simultanément que j’ai créer un état virtuel, quoi qu’il arrive les ordres seront exécutés séquentiellement. Ce qui fait que la grande et la petite vitesse ne peuvent pas être sur ON en même temps.
      Pour ce qui est du module Volet roulant je n’y avais pas pensé. N’avez vous pas eu de problème lors de l’étalonnage ?

      • Pas de soucis d’étalonnage, j’ai juste dû bien lire les différents paramètres du module volet roulant Fibaro pour arriver au bon comportement : il n’y a pas d’arrêt de la « montée / vitesse haute » ou « descente / vitesse basse ».
        Mais si un constructeur nous faisait un module spécifique ça ne serait pas un mal (psychologiquement, piloter une VMC comme un volet roulant, ça pique…).

        • Comme je les dis précédemment je n’avais pas pensé au module volet roulant !!! Par contre je suis entièrement d’accord sur le fait d’avoir un module spécifique !! Il y a quelques semaines j’ai fait un mail au support Qubino pour savoir si il avais prévus de concevoir ce type de module mais il mon dit que non.

  2. Bonjour, pour ma part, pour éviter les 2 états à on en simultané, j’ai fait une règle d’alerte qui met à off les 2 relai en cas de détection des 2 à on. J’ai fait des règles par rapport au niveau de CO2 aussi … et finalement pour supprimer la règle alerte double on avec des règles auto , j’ai fait des macro à off sur 30s et on pour chacun des états . En dessous de 30s il m’arrivait d’avoir 2 état à on …

    • Bonsoir,
      Le problème c’est que normalement une VMC ne doit jamais être sur Off, c’est a dire qu’elle doit toujours avoir au moins une des deux vitesses sur ON. Avec cette solution vous protégez votre VMC, mais vous risquez de moisissure dans les pièces humide si vous ne remettez pas sur ON votre VMC.

      • Il suffit juste de faire une règle de relance.. CO2 mini / Hygro maxi et c’est reparti
        Je suis comme Enr37, l’allumé pour avoir des déperdition alors que le C02 et l’hygro est OK…
        exemple tu part 15J en congé, c’est un peu aberrant de la laisser tourné en permanent ..
        Je conseil a tous le monde de faire une règle d’alerte quand les 2 inters sont allumés et de mettre une notification, ben vous verrez que soit eedomus soit fibaro fait pas sont boulot, il y a un delai d’extinction/allumage de chaque inter avec les etats virtuels
        et pourtant je n’ai que des états virtuel les inter sont masqué…. #rapidité de coupure de chaque etats

  3. Merci pour ce tuto mais je ne comprends pas tout.
    Une vmc hydro réglable coûte dans les 100€, donc je ne comprends pas pourquoi tout ce montage pour faire la même chose ?

  4. « La vmc doit tjs restée allumée. »
    Oui mais. C’est une obligation assurantielle en cas de trop d humidité. Et puis comme les maisons sont fabriquées avec les techniques du siècle dernier…
    Bref pour moi la vmc sert à 2 choses:avoir le bon taux de humidité comme tu l’indiques mais aussi aussi du co2. Dans le cas où tu as ces 2 feux au vert, purquoi faire entrer de l’air chaud l été et en sortir l hiver ? Bref pour moi, linstallation c’est du on/off. C’est la manière la plus intelligente de gérer son porte monnaie et l’énergie. Mais faut il encore que le secteur du btp et les assurances qui vont avec le comprennent…

  5. Salut sympas l’astuce
    mais comment va se comporter le système si j’utilise l’interrupteur des vitesse dans la cuisine ? et comment faire mon branchement dans cet interrupteur ?

    • Bonjour,

      Le branchement du module sera le même. Pour l’interrupteur vous branchez la vitesse 1 sur l’entrée S1 du module et la vitesse 2 à l’entrée S2 du module.
      Il faut aussi faire les règles au niveau de la la BOX eedomus afin de ne pas avoir une demande de V1 et V2 en même temps, a vous de voir qui est prioritaire soit le capteur d’humidité soit l’interrupteur.
      Si vous le souhaitez j’ai un schéma qui pourrez vous aider, je peux vous le fournir par mail.

      • Bonjour
        merci de la réponse ce qui me posait probleme c’est si je me souvient du tirage du câblage pour faire interrupteur je n’ai pas ramener de neutre je vais donc être obliger de remonter dans le toit 🙂
        je pense faire passer le capteur de Co2 et d’humidités en prioritaire, mais comment ça va se comporter si ma femme par mégarde touche a l’interrupteur ?
        est t’il possible de mettre un relais qubino pour la conso ?

        je vous remercie pour le schema

        cordialement

      • Bonjour,
        Je suis intéressé aussi par le schéma car j’ai le même problème : conserver les interrupteurs existants mais contrôler via des scénarios.
        D’autant plus que c’est un double flux :
        J’ai un interrupteur ON/OFF pour l’aspiration, un autre pour l’évacuation, et un interrupteur pour chacun en plus vitesse 1 et 2 :-/

          • Bonjour,

            Dudu, si c’est toujours d’actualité, je suis également intéressé par votre schéma SVP : rubbishbal [arobase] free [point] fr

            En fait, j’ai actuellement une VMC double-flux Unelvent Akor HR-ST connectée sur un double interrupteur : 1 bouton = ON/OFF, l’autre bouton = petite/grande vitesse.
            Je cherche à domotiser cette VMC (via Fibaro FGS-222 ?), tout en gardant la possibilité de garder mon double interrupteur physique, quitte à le remplacer pour un inter de volet-roulant comme suggéré plus haut (quel modèle ?).

            Je vous remercie par avance.

  6. Je savais pas qu’il était possible de contrôler sa VMC de cette façon ! C’est vraiment pas mal ! Moi j’ai un système simple flux, très classique que j’ai acheté sur https://www.france-ventilation.com . À part le nettoyer de temps en temps je m’en occupe pas vraiment. Il se gère tout seul.

  7. bonjour, je vous remercie de tuto que je mets en application. je suis nouveau avec eedomus et je suis perdu juste après le cablage. je n’arrive pas à trouver ou se trouve la partie programmation.
    merci

  8. Bonsoir
    Suite à l’article « Gérer ma VMC avec la box de domotique Eedomus »,
    pouvez vous me dire ou je dois connecter le module récepteur sur une VNC Aldes Deefly Cube micro watts 300?
    Bien à vous

  9. Bonjour

    j’ai achete un FGR223 pour domotiser ma VMC a 2 vitesses , j’ai mis Q1 petite vitesse et Q2 grande.
    Mais voila j’ai 3 choix  » fermee / 50 / ouvert / la vmc demarre mais s’arrete au bout d 1 min? et ne change pas de vitesse
    le module est il adapte??
    qui pourrait m’aider??
    sachant que je n’ai pas mis d’interrupteur
    Merci

    • Bonjour,
      Pour que cela fonctionne, j’avais du paramétrer mon FGRM222:
      22- motor operation time à 0 (désactivé le temps max du moteur)
      18- motor operation detection à 0 (je ne suis pas certain que ce soit nécessaire mais cela fonctionne très bien comme ça)
      10- roller shutter operating modes à 0 (volet roulant sans positionnement)
