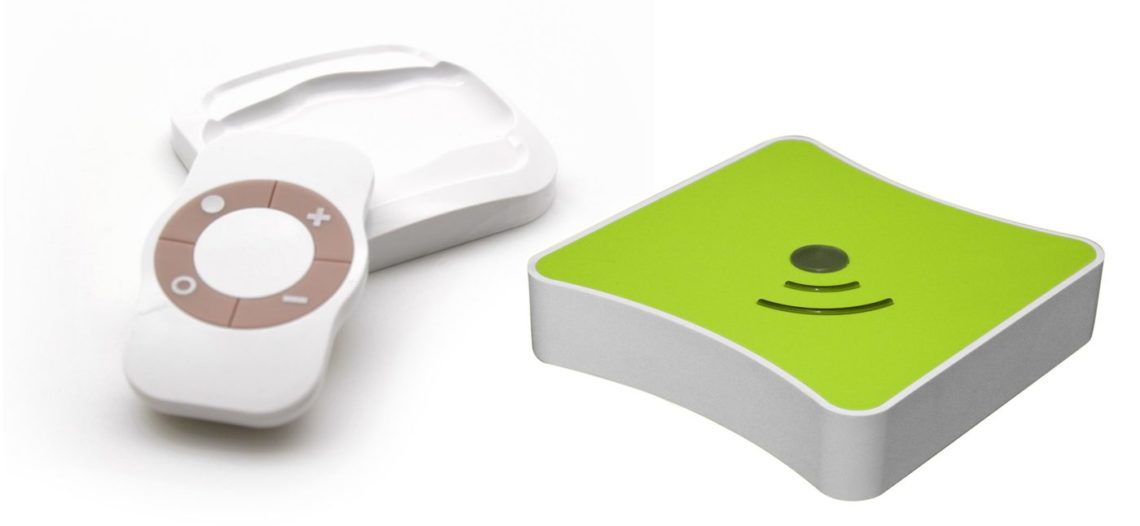

Présentation et test de la télécommande NODON associée à l’eedomus

Présentation et test de la télécommande NODON associée à l’eedomus

Je souhaitais pouvoir piloter de manière simple et pratique les équipements domotique de la chambre à coucher. Quand j’y pense, c’est quand même « chouette » d’éteindre une lampe ou d’ouvrir ses volets tout en restant bien au chaud sous la couette ;-). J’ai tout d’abord pensé à utiliser mon smartphone… mais bon, je suis du genre à couper le wifi la nuit, alors ce n’est pas pour dormir sur une antenne 3G lol. Je ne voulais pas utiliser une énième télécommande, car entre celle de box et celle de la télévision, il ne reste plus beaucoup de place sur la table de nuit. De plus je me connais, mal réveillé, je risque de me tromper de télécommande.

Après quelques recherches, j’ai trouvé mon « bonheur »: la Télécommande murale Z-Wave+ NODON. Vous la trouverez chez notre partenaire Domadoo au prix de 54,90 €.

CRC_3_1_00-Boite-Octan-Remote-1024x768 Présentation et test de la télécommande NODON associée à l'eedomus

Découverte de la Télécommande

A l’ouverture de l’emballage, j’ai apprécié la qualité du conditionnement. La télécommande est convenablement maintenue dans son écrin en mousse. Dans ce cocon, elle est protégée contre les aléas du transport.

CRC_3_1_00-Boite-Ouverte-e1463912624443-768x1024 Présentation et test de la télécommande NODON associée à l'eedomus

La télécommande Octan Nodon est dotée d’un aimant pour s’intégrer à son support mural ou tout autre surface métallique.

CRC_3_1_00-Télécommande-et-support-mural-1024x768 Présentation et test de la télécommande NODON associée à l'eedomus

Le support est prévu pour être fixé par un adhésif double face collé ou par vis (non fournies).

CRC_3_1_00-Fixations-support-mural-1024x768 Présentation et test de la télécommande NODON associée à l'eedomus

La télécommande est alimentée par une pile CR2032 qui, d’après les données constructeur, lui fournirait une autonomie de 2 ans.

CRC_3_1_00-Pile-Télécommande-1024x768 Présentation et test de la télécommande NODON associée à l'eedomus

La télécommande est compacte et comporte 4 boutons physiques, qui lui permettent de piloter jusqu’à 16 scénarios différents.

CRC_3_1_00-prise-en-main-1024x768 Présentation et test de la télécommande NODON associée à l'eedomus

Pour terminer les présentations, elle est fournis avec une notice en français.

CRC_3_1_00-notice-francais-768x1024 Présentation et test de la télécommande NODON associée à l'eedomus

Principe de fonctionnement de la télécommande

Sans rentrer dans les détails, la télécommande Octan est capable de travailler selon deux modes :

  •  un mode « direct »

La télécommande pilote directement jusqu’à 8 périphériques compatibles Z-Waves sans passer par une box domotique. Ce n’est pas l’objet de cette article , donc je ne m’attarderai pas sur ce mode de fonctionnement.

  • un mode « central domotique »

Si la télécommande est incluse dans le réseau Z-Wave géré par votre centrale domotique, les 4 boutons de la télécommande seront capables de piloter jusqu’à 16 actions différentes.

CRC_3_1_00-4-boutons-et-1-Scénarios-e1463912332224-768x1024 Présentation et test de la télécommande NODON associée à l'eedomus

Chacun des 4 boutons gère les combinaisons suivantes :

  • le simple appui
  • le double appui
  • l’appui long
  • le bouton relâché.

La box eedomus de Connected Object supporte parfaitement les 16 scènes de l’octan remote.

Intégration de la télécommande au réseau z-wave de l’eedomus

Passons à la partie la plus intéressante, l’intégration et la configuration de la télécommande dans la box domotique eedomus. Comme d’habitude, rendez-vous sur le site web : https://secure.eedomus.com, puis connectonsnous.

CRC_3_1_00-eedomus-mire-de-connexion-1024x398 Présentation et test de la télécommande NODON associée à l'eedomus

Sur la page d’accueil, sélectionnons le bouton « Configuration ».

CRC_3_1_00-eedomus-configuration-1024x133 Présentation et test de la télécommande NODON associée à l'eedomus

Nous allons ajouter notre nouveau périphérique.

CRC_3_1_00-eedomus-ajouter-périphérique Présentation et test de la télécommande NODON associée à l'eedomus

Dans les bonnes pratiques, il est préférable d’exclure un périphérique z-wave avant de tenter de l’inclure dans son réseau.

CRC_3_1_00-eedomus-exclure-zwave-1024x413 Présentation et test de la télécommande NODON associée à l'eedomus

Cliquons sur «  démarrer l’exclusion », l’eedomus est en mode exclusion.

CRC_3_1_00-eedomus-demarrer-exclusion-1024x374 Présentation et test de la télécommande NODON associée à l'eedomus

Coté télécommande, nous devons appuyer simultanément sur le O et +.

CRC_3_1_00-Télécommande-en-mode-inclusion.-e1463912894604-768x1024 Présentation et test de la télécommande NODON associée à l'eedomus

en mode exclusion, le voyant de la télécommande scintille en rose.

CRC_3_1_00-Télécommande-scintille-rose-e1463913002923-768x1024 Présentation et test de la télécommande NODON associée à l'eedomus

En fin du processus d’exclusion, la télécommande clignote en vert et une fenêtre sur le portail nous indique que le périphérique est réinitialisé. On clique sur « OK ».

CRC_3_1_00-eedomus-périphérique-exclu-1024x364 Présentation et test de la télécommande NODON associée à l'eedomus

L’octan remote est enfin prête pour être incluse dans notre réseau Z-Wave, on clique sur « inclure un périphérique z-wave ».

CRC_3_1_00-eedomus-inclure-zwave-1024x413 Présentation et test de la télécommande NODON associée à l'eedomus

Puis « démarrer l’inclusion ».

CRC_3_1_00-eedomus-demarrer-inclusion-zwave-1024x459 Présentation et test de la télécommande NODON associée à l'eedomus

Coté télécommande, c’est le même principe que l’exclusion, nous devons appuyer simultanément sur le O et +.

CRC_3_1_00-Télécommande-en-mode-inclusion.-e1463912894604-768x1024 Présentation et test de la télécommande NODON associée à l'eedomus

Durant la phase d’inclusion, le voyant de la télécommande scintille également en rose.

CRC_3_1_00-Télécommande-scintille-rose-e1463913002923-768x1024 Présentation et test de la télécommande NODON associée à l'eedomus

La page de configuration de l’octan remote s’affiche automatiquement lorsque l’inclusion s’est correctement déroulée.

CRC_3_1_00-eedomus-configuration-du-périphérique-1024x432 Présentation et test de la télécommande NODON associée à l'eedomus

On nomme son périphérique et on le localise dans pièce de son choix. Les paramètres expert ne sont pas à modifier dans le cadre d’une utilisation classique. On ajoute le nouveau périphérique, en cliquant sur « sauver et continuer à éditer ».

CRC_3_1_00-eedomus-configuration-du-périphérique-expert Présentation et test de la télécommande NODON associée à l'eedomus

Dans l’onglet « Valeurs », les 16 actions de la télécommande sont automatiquement créées.

CRC_3_1_00-eedomus-valeurs-401x1024 Présentation et test de la télécommande NODON associée à l'eedomus

Un exemple de scénario

Dans mon cahier des charges, je veux piloter les volets de la chambre à coucher. Plusieurs configurations sont possibles, pour ma part j’ai retenu le paramétrage suivant :

  • un appui long sur -, on lance la fermeture du volet
  • un appui long sur +, on lance l’ouverture du volet
  • un simple appui sur + ou -, on stop le volet dans sa course d’ouverture ou de fermeture.

Pour réaliser ces scénarios, 3 règles sont nécessaires.

Pour accéder au moteur de règle de l’eedomus depuis l’interface.

CRC_3_1_00-eedomus-acces-regles Présentation et test de la télécommande NODON associée à l'eedomus

A partir de l’onglet « configuration du périphérique », on sélectionne « règles associées ».

CRC_3_1_00-eedomus-regles-associées Présentation et test de la télécommande NODON associée à l'eedomus

On créé ensuite « une nouvelle règle » de programmation.

CRC_3_1_00-eedomus-nouvelle-regle-volet Présentation et test de la télécommande NODON associée à l'eedomus

  • voici la première règle, pour la fermeture du volet. Lorsque l’on maintien appuyé le bouton 4 (-) de la télécommande on déclenche la fermeture du volet.

CRC_3_1_00-eedomus-regle-Fermeture-volet-1024x572 Présentation et test de la télécommande NODON associée à l'eedomus

  • Pour créer la deuxième règle, on duplique la première 😉

CRC_3_1_00-eedomus-duplique-regle-volet Présentation et test de la télécommande NODON associée à l'eedomus

On modifie la règle dupliquée pour l’ouverture du volet. Lorsque l’on maintien appuyé le bouton 2 (+) de la télécommande, on ouvre le volet.

CRC_3_1_00-eedomus-regle-Ouverture-volet-1024x580 Présentation et test de la télécommande NODON associée à l'eedomus

  • Pour la dernière règle, lorsque l’on fait un simple appui sur le bouton 2 ou 4 de la télécommande on stop la progression du volet.

CRC_3_1_00-eedomus-regle-Stop-volet-1024x590 Présentation et test de la télécommande NODON associée à l'eedomus

Depuis l’interface web, on peut tester nos 3 scénarios :

  • un appui long sur le bouton 2 (+) de la télécommande, le volet est ouvert.

CRC_3_1_00-eedomus-action-bouton-2-maintenu Présentation et test de la télécommande NODON associée à l'eedomus

  • un appui long sur le bouton 4 (-) de la télécommande, le volet est ferme.

CRC_3_1_00-eedomus-action-bouton-4-maintenu Présentation et test de la télécommande NODON associée à l'eedomus

  • En cours d’ouverture ou de fermeture du volet, un simple appui sur le bouton 2 (-) ou 4 (+) de la télécommande et le volet est immobilisé. On peut remarquer que le temps de latence n’est que quelques secondes entre l’ordre donné et son exécution.

CRC_3_1_00-eedomus-action-bouton-4-simple Présentation et test de la télécommande NODON associée à l'eedomus

Paramètres de configuration de la télécommande

A l’usage, j’ai été perturbé par le fait de ne pas pouvoir obtenir un retour visuel sur une pression de la télécommande. Un petit tour sur la notice de la télécommande et l’on s’aperçoit que l’on peut gérer le comportement de la LED. Par défaut, l’usage de la LED est désactivée (valeur 0), très certainement pour économiser de la batterie.

CRC_3_1_00-notice-gestion-led Présentation et test de la télécommande NODON associée à l'eedomus

On peut obtenir un accusé de réception de la box lorsque l’on déclenche un scénario depuis la télécommande. La LED se mettra alors à scintiller.

De retour sur la page de « configuration du périphérique », on sélectionne l’onglet « paramétrage radio ». Pour configurer la LED on passe une classe commande de type :

« COMMAND_CLASS_CONFIGURATION ».

On enregistre notre nouveau paramètre sur la télécommande avec la commande :

« CONFIGURATION_SET ».

On sélectionne ensuite le numéro du paramètre qui gère le comportement de la LED. Dans notre cas, c’est le paramètre « 8 -LED management ».

La valeur du paramètre qui gère le retour d’état par clignotement de la LED est le « 2 ».

CRC_3_1_00-eedomus-configurer-LED Présentation et test de la télécommande NODON associée à l'eedomus

On clique sur le bouton « envoyer » pour enregistrer notre nouveau paramètre sur la télécommande.

CRC_3_1_00-eedomus-configurer-LED-en-cours-1024x114 Présentation et test de la télécommande NODON associée à l'eedomus

La télécommande doit être réveillée pour recevoir notre paramètre, un petit appui sur n’importe quelle touche fera l’affaire. L’eedomus nous confirmera alors la bonne réception du paramètre.

CRC_3_1_00-eedomus-configurer-LED-ok-1024x113 Présentation et test de la télécommande NODON associée à l'eedomus

Le mot de la fin

En ce qui me concerne, la télécommande Octan Remote est un bon choix, elle répond à la plupart de mes besoins. Tout d’abord, je trouve malin d’utiliser un support mural magnétique. Rangée sur son support, elle reste toujours accessible. Cette télécommande possède d’autres atouts, son faible encombrement, son esthétique et ergonomie. Sa petite taille n’est pas un handicap, bien au contraire, elle permet de gérer jusqu’à 16 scénarios différents. J’ai tout de même  à vous faire part d’un petit grief. Cette télécommande est de forme symétrique. Elle peut donc être utilisée dans n’importe quelle sens, au simple touché on ne peut pas différencier le haut du bas ou inversement. Par conséquent dans l’obscurité, il est impossible de connaître le scénario qui va se déclencher. J’aurai apprécié la présence de symboles en relief afin d’identifier facilement les touches.
Merci à Domadoo pour m’avoir permis de tester la télécommande Octan
