Test du module Sonoff 4CH Pro

-

Présentation

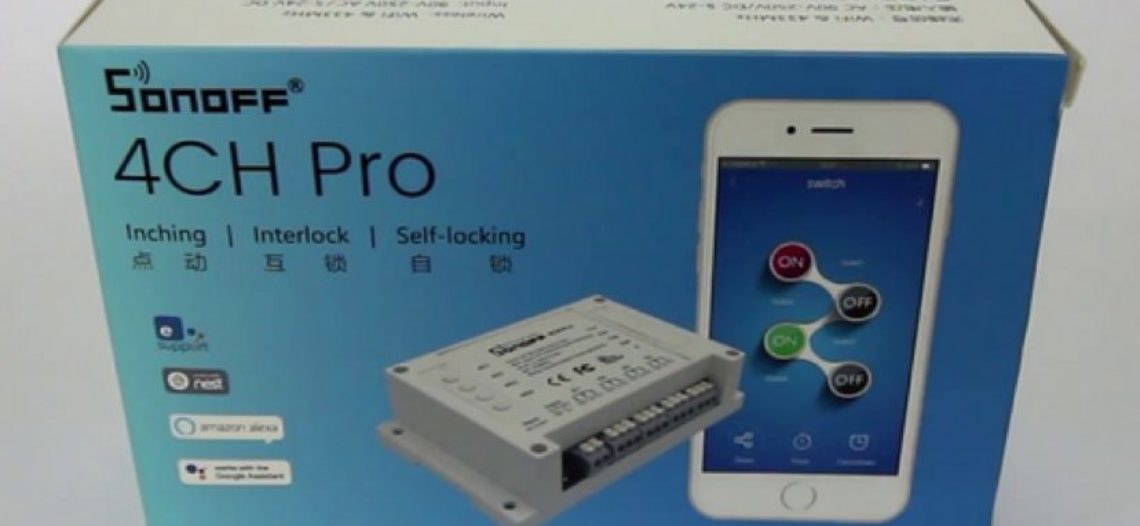

Le Sonoff 4CH Pro du fabricant ITEAD est la version évoluée du Sonoff 4CH, ce module comme les autres modules de la gamme est fourni avec l’application mobile Ewelink disponible sous iOS et Android le tout pour un prix attractif aux alentours des 23€. Nous voici maintenant avec un produit des plus intéressant et intrigant vu son prix pour se permettre de se lancer dans la domotique.

[amazon_link asins=’B0751B6WX5,B071JB5LXR,B074PL41HG,B072Q71PST’ template=’ProductCarousel’ store=’wwwblognorddo-21′ marketplace=’FR’ link_id=’42a57644-102e-11e8-96be-31e1ee7a6683′]

Sonoff3 Test du module Sonoff 4CH Pro

Le Sonoff 4CH Pro est un boîtier à 4 relais pilotable pouvant s’intégrer dans un tableau électrique grâce à son format rail DIN.

Sonoff2-1-300x300 Test du module Sonoff 4CH Pro



Caractéristiques techniques

Comme souvent chez Itead on retrouve un module domotique accès autour d’un ESP d’Espressif, ici c’est un ESP8285 un SOC wifi fort similaire à son cousin l’ESP8266. A cela j’ajoute un récepteur 433MHz sur la version pro cela nous permettra de piloter les relais par le biais d’une télécommande. L’ensemble est composé de 4 relais indépendants HUIKE, chaque relais peut alimenter un appareil en 220V/10A soit 2200W max. On pourra ainsi sans soucis piloter un volet, des prises ou même les lampes de la maison. Du point de vue adaptabilité, le produit s’adapte à toutes nos attentes avec ses 3 modes de fonctionnement. Dans l’ensemble le plastique et les attaches semblent plutôt robuste, la finition est quant à elle plutôt satisfaisante.

Son installation est vraiment simple, mais attention une fois les mains dans votre tableau électrique il faut faire très attention ! Si vous n’êtes pas à l’aise avec l’électricité demandé de l’aide à votre électricien.

Sonoff5-750x1000 Test du module Sonoff 4CH Pro

Comme vous pouvez le voir il prend pas mal de place dans mon tableau, si vous désirez effectuer une installation à base de Sonoff dans votre maison, le mieux est peut être de repartir dans un nouveau tableau électrique. L’ensemble fait 15*9*4 cm et donne un bon rendu une fois tout correctement installé.

Sonoff4 Test du module Sonoff 4CH Pro

On voit ici les deux clips en plastique qui vont vous permettre d’intégrer le module dans le tableau électrique. L’installation est très simple et rapide, il ne reste plus qu’à relier les disjoncteurs aux relais et le tour est joué.

Sonoff3-1-300x193 Test du module Sonoff 4CH Pro

Coté alimentation c’est aussi une bonne surprise, car le Sonoff  4CH PRO peut être alimenté soit depuis directement le 220V du tableau électrique soit depuis une alimentation externe 5-24VDC c’est particulièrement pratique pour les petits projets.

Sonoff4-1-1000x805 Test du module Sonoff 4CH Pro

Le sonoff 4CH Pro vient aussi avec son application mobile Ewelink disponible sous iOS et Android, après l’ouverture d’un compte vous pouvez piloter le module depuis votre téléphone ou tablette et cela de chez vous ou de l’extérieur. De plus il est compatible avec les assistants vocaux comme le Google Home, le thermostat Nest et l’assistant Amazon Alexa.

Modes de fonctionnement

Nous l’avions évoqué plus haut, le SONOFF 4CH Pro propose 3 modes de fonctionnement.

  • Le mode d’inter verrouillage (mode Interlock) : C’est le mode par défaut. Un seul des 4 relais peut être activé à la fois, par exemples, si le relais 1 est activé, lorsqu’on on active le relais 2, alors le relais 1 est désactivé puis le relais 2 est activé. On préconisera se mode dans le cas où on pilote un moteur réversible par exemple un portail ou un volet électrique.

Sonoff_4CH_Pro_interlock Test du module Sonoff 4CH Pro



  • Le mode autobloquant (mode Self-locking) : chaque relais peut être allumé et éteint indépendamment. C’est ce que l’on retrouve le plus souvent, c’est parfait pour piloter un arrosage de jardin ou les ampoules de la maison.

Sonoff_4CH_Pro_inching_selflock_new Test du module Sonoff 4CH Pro

  • Le mode Inching: Ici chaque relais est activé pour une durée définie lorsqu’il est activé depuis l’appli, le bouton de commande ou une télécommande 433MHz. C’est très utile pour commander l’ouverture d’un portail ou la gâchette électrique d’un portillon.

Sonoff_4CH_Pro_inching_new Test du module Sonoff 4CH Pro

Itead propose également d’autres exemples de montage pour commander deux moteurs. Il est possible de piloter au maximum 2 moteurs 90-250V ou 2 moteurs à courant continu 5-30VDC.

Configuration

Afin de changer le mode de fonctionnement, il est nécessaire d’ouvrir le boîtier afin d’accéder aux switch sur la carte mère. Après avoir devisé 4 vis et retirer quelques clips en plastique, la carte mère se livre à nous. On remarque la présence de 2 switch DIP ici noté K5 et K6, K5 pour changer le mode de fonctionnement des relais et K6 pour modifier le délai d’interruption des relais. Une fois fini il ne reste plus qu’à remonter le boîtier.

Sonoff6-1000x942 Test du module Sonoff 4CH Pro

De plus amples détails sont disponibles sur le site officiel de Sonoff.

Installation de l’application mobile

L’application mobile à l’avantage de fonctionner avec tous les modules Sonoff. Il vous faudra d’abord vous créer un compte sur l’application, cela ne prend que quelques minutes. Passez le premier écran d’information pour accéder à la saisie du mot de passe. Sélectionnez le réseau Wifi puis indiqué le mot de passe réseau et continuez.

Appuyez le sur + en bas de l’écran pour démarrer l’ajout de l’appareil à votre compte la configuration de votre module se termine en quelques secondes.

Sonoff-20171109-085213-169x300 Test du module Sonoff 4CH Pro

Vous pouvez maintenant donner un nom à l’appareil pour le retrouver plus facilement si vous en avez d’autres et c’est terminé votre boîtier 4CH Pro est prêt à fonctionner !

Sonoff-20171109-085055-169x300 Test du module Sonoff 4CH Pro

L’interface est pas mal pour un produit à 23 euro vis à vis de certain module à plus de 90 euro…

Sonoff-20171109-085120-169x300 Test du module Sonoff 4CH Pro

Le paramètre de l’appareil est simple et très fonctionnel !

Sonoff-20171109-085200-169x300 Test du module Sonoff 4CH Pro
Quelques fonctionnalités intéressantes se cachent, vous pouvez définir jusqu’à 8 minuteurs qui pourront s’exécuter une seule fois ou à intervalle régulier. Pratique pour déclencher les volets tous les matins à 8h ou allumer une lampe pour simuler une présence.

Sonoff-20171109-085142-169x300 Test du module Sonoff 4CH Pro

Le compte à rebours comme son nom l’indique permet d’activer ou de désactiver un relais après une certaine durée. Pratique pour arrêter un appareil automatiquement après votre départ.

Sonoff-20171109-085147-169x300 Test du module Sonoff 4CH Pro



Et enfin, vous pouvez donner accès à vos appareils Itead à d’autres membres de votre famille ou des amis, par exemple quand vous partez en vacances.

Sonoff-20171109-085152-169x300 Test du module Sonoff 4CH Pro

Conclusion

Le retour est dans l’ensemble très positif, le sonoff 4CH Pro fonctionne simplement et se montre adaptable à toutes les situations. La possibilité de le monter dans le tableau électrique rend l’installation propre et la compatibilité avec les assistants vocaux est très intéressante.

On regrette juste le fait qu’il faut ouvrir le boîtier pour changer le mode de fonctionnement, mais bon cette opération est très rare.

C’est globalement un bon plan pour démarrer une installation sans se ruiner. Et cela reste un terrain de jeux très intéressant pour les bidouilleurs qui souhaitent le reprogrammer avec un firmware alternatif comme Tasmota ou ESPEasy.

[amazon_link asins=’B0751B6WX5′ template=’ProductCarousel’ store=’wwwblognorddo-21′ marketplace=’FR’ link_id=’4be5eebc-102e-11e8-a7f6-6b73add44fce’]

Les plus



Les moins

  • Pas de mesure de consommation d’énergie comme le SONOFF POW
  • Les connecteurs pour reprogrammer l’ESP ne sont pas soudés.
  • Il faut ouvrir le boîtier pour changer le mode de fonctionnement.

Veuillez noter que cet article peut comporter des liens affiliés, sans impact sur vos achats ou les prix des produits. En utilisant ces liens, vous exprimez votre reconnaissance pour le travail quotidien fourni sur le blog et soutenez le financement des dépenses du site, telles que l'hébergement, les frais de port, l'achat de produits pour les tests et les concours. Cela ne vous engage à rien financièrement, mais cela représente une aide précieuse pour moi ! Un grand merci à ceux qui participent à cette démarche !"

Kragg

21 Commentaires

  1. Bonjour,

    Merci pour ce test!
    Par contre je n’ai pas compris à quoi sert l’alimentation en 5-24V ?
    Que peut-on faire une fois que le sonoff est branché en 5v ?
    uniquement y connecter des appareil qui consomme eux-même du 5V ?
    Ou bien peut-on se servir de lui uniquement comme interrupteur et non comme relay ?
    C’est à dire pourrais avoir un montage qui me permet de piloter 4 appareil aux voltages différents ?

    • Alors l’appareil peut fonctionner soit en 220v soit en 12v par exemple si tu désire l’utiliser dans un véhicule.
      Pour commander les appareils il y a des relais à contacte sec indépendants de ce fait on peut faire ce que l’on veut

  2. Bonjour,
    Le module en lui même peut être alimenté soit directement en 220V ou via une alimentation 5-24v.
    Vous pouvez bien sur piloter 4 équipements qui utilise des voltages différents. Les 4 relais étant isolés les un des autres.

    • Bonjour,

      Je viens de recevoir SONOFF 4CH PRO R2, j’aimerai le mettre en SELF LOCKING MODE mais je ne sais pas comment faire. Dois dessouder et ressouder quelques choses? Je ne comprends pas trop « TOGGLE K5 TO 1100 » etc.

      • J’ai eu ma réponse, sur le pro R2 les TOGGLES sont recouvert d’un plastique jaune donnant l’impresession que les sélecteurs ne sont pas accessible.

  3. Alors l’appareil peut fonctionner soit en 220v soit en 12v par exemple si tu désire l’utiliser dans un véhicule.
    Pour commander les appareils il y a des relais à contacte sec indépendants de ce fait on peut faire ce que l’on veut

  4. Bonjour,
    Je recherche à connecter un module Sonoff à mes portes de garage pour les contrôler avec google home je ne sais vraiment pas comment procéder si quelqu’un pouvait m’aider ça serait sympathique

  5. Salut,
    J’aimerai savoir s’ils ont l’installe sur le tableau elect. Les interrupteurs seront fonctionnels? Imaginons j’éteins la lumière avec l’application.

    Est ce que je peux la rallume avec l’interrupteur ?

    Merci

  6. Bonjour, merci pour ces infos précieuses.
    Pensez-vous que ce module pourrait être utilixé pour un télérupteur avec un mode inching et une tempo très courte ? L’idée de faire agir le télérupteur existant en rajoutant un bouton poussoir commandé. Je ne trouve pas d’autre solution.
    Merci d’avance pour vos éclairage 😉

  7. Bonjour,

    J’ai tester a vide le boîtier en mettant juste phase neutre. J’ai tout paramétrer, à vide ça marche.

    Je connecte à l installation, sur de l éclairage. Ça ne marche pas. Si j’appuie sur les boutons en direct ça ne réagit pas. Est ce qu’il faut faire les branchements à vide ? Et plus rien déconnecter ?

    Merci d’avance.

  8. Décider de ne pas me laisser abattre j’ai débrancher le tout et rebrancher à vide. Et la plus rien. J’ai tester le fusible d’entrée il est ok.

    Que faire :/

    Merci

  9. peut-être ton rules, voici le mien si cela peut-être utile:
    lors de l’appuie sur l’in des boutons le relais monte ou redescend.

    // initialisation des relais au démarrage
    on System#Boot do
    GPIO,15,0
    GPIO,12,0
    GPIO,5,0
    GPIO,4,0
    endon

    //Action des boutons sur les relais
    on BP1#BP1=1 do

    if [relais1#relais1] = 0
    GPIO,12,1
    else
    GPIO,12,0

    endif
    endon

    on BP2#BP2=1 do

    if [relais2#relais2] = 0
    GPIO,5,1
    else
    GPIO,5,0

    endif
    endon

    on BP3#BP3=1 do

    if [relais3#relais3] = 0
    GPIO,4,1
    else
    GPIO,4,0

    endif
    endon

    on BP4#BP4=1 do

    if [relais4#relais4] = 0
    GPIO,15,1
    else
    GPIO,15,0

    endif
    endon

    // Reboot du sonoff tout les jours à 2:40
    On Clock#Time=All,2:40 do
    Reboot
    endon
