Voici un extrait de notre article pour le blog de Domadoo

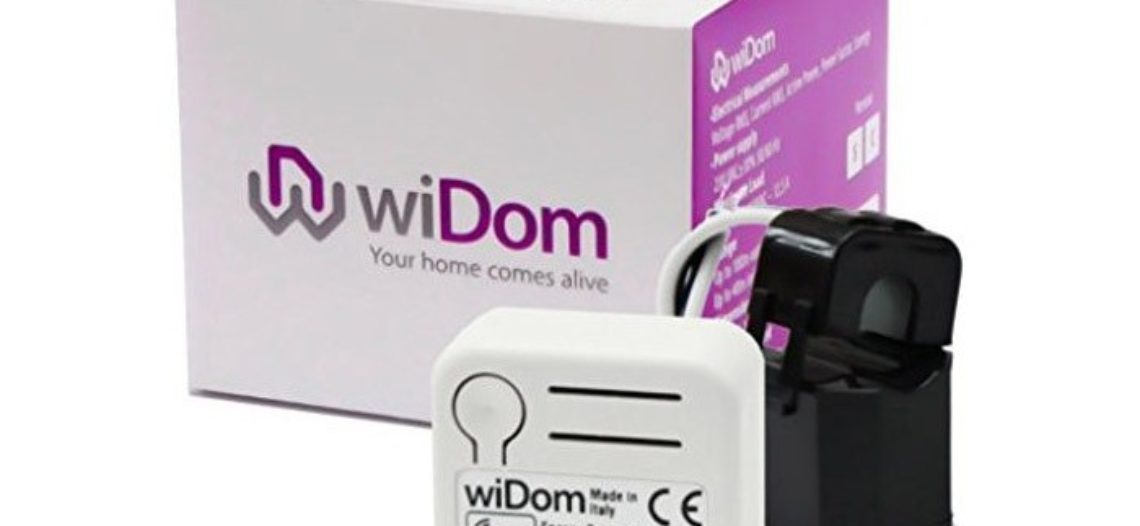

Le dernier module WiDom que j’ai reçu et que je vais donc vous présenter dans cet article est l’Energy Driven Switch C. Il s’agit du même modèle que son petit frère l’Energy Driven Switch S, à la différence qu’il intègre une pince ampèremétrique.

Présentation

Comme son petit frère, il s’agit du plus petit appareil de sa catégorie. L’emballage est soigné et contient quelques infos sur le produit !

Driver-Swich-Widom1-527x500 A relire : Guide d’utilisation de l’Energy Driven Switch C de WiDom avec Jeedom
Driver-Swich-Widom2-580x481 A relire : Guide d’utilisation de l’Energy Driven Switch C de WiDom avec Jeedom

Il a exactement les même dimensions 37 x 37 x 17 mm et dispose en plus d’une pince ampèremétrique.

Driver-Swich-Widom4-500x500 A relire : Guide d’utilisation de l’Energy Driven Switch C de WiDom avec Jeedom
Vous ne pourrez pas l’insérer dans un pot DCL, mais dans une boite de dérivation ou dans le tableau électrique pas de problème !

Il est le seul appareil spécifiquement conçu pour être utilisé à la fois comme un commutateur avec wattmètre intégré, et comme un compteur d’énergie, soit au point d’entrée de votre système électrique, ou sur une partie de celui-ci.

Il est capable de mesurer des charges de plus de 10 KW. En plus des mesures de puissance, il fournit également des données pour l’énergie, tension, courant et facteur de puissance.

L’Energy Driven Switch C est livré avec sa pince ampèremétrique et une notice en Anglais assez complète (beaucoup plus que les autres modules WiDom !!).
Driver-Swich-Widom5-566x500 A relire : Guide d’utilisation de l’Energy Driven Switch C de WiDom avec Jeedom

Caractéristiques fonctionnelles :

  • Gestion d’économie d’énergie active
  • Contrôle et surveillance de l’utilisation
  • Contrôle et suivi de la production d’électricité
  • Surveillance de tous les paramètres du réseau électrique (puissance, énergie, tension, courant, facteur de puissance)
  • Fournit des mesures bidirectionnelles pour la puissance et l’énergie (produite / consommée)
  • Gestion et prévention des défauts électriques
  • Ouverture / Fermeture intelligente du relais
  • Contrôle des charges élevées
  • Faible consommation d’énergie
  • Mise à jour logicielle
  • Version C, avec pince ampèremétrique
  • Z-Wave + série 500

Caractéristiques techniques :

  • Alimentation : 230 VAC±10% 50/60 Hz
  • Charge maximale du relais : 3000 VA – 250VAC – 12.5 A
  • Consommation :
    • <260 mW en mode veille
    • <480 mW avec une charge en fonctionnement
  • Fréquence radio : 868,4MHz
  • Portée radio : Jusqu’à 100m en champs libre, 40m en intérieur
  • Paramètres mesurés : Tension RMS, Courant RMS, Puissance active, Facteur de puissance, énergie
  • Gamme de mesure :
    • Tension RMS : 250V
    • Courant RMS : 12A
    • Puissance active : ± 3000 W
    • Energie : 2.000.000 kWh
  • Résolution :
    • Tension RMS : 0,1V
    • Courant RMS : 0,01A
    • Puissance active : 0,01 W
    • Facteur de puissance : 0,01
    • Energie : 0,001 kWh
  • Erreur maximum :
    • Tension (plage dynamique 20:1) : ±0.95%
    • Courant (plage dynamique 1000:1) : ±0.6%
    • Puissance active (plage dynamique 4000:1) : ±1.6%
  • Température de fonctionnement : -10 à 40°C
  • Dimensions : 37 x 37 x 17mm
  • Protection IP : IP20
  • Certifications : CE, RoHS

Installation

ATTENTION de bien couper l’électricité avant toute intervention sur le réseau ! Il faut savoir que pour fonctionner l’Energy Driven Switch C a besoin d’être alimenté en neutre. Il existe 3 modes d’installation pour ce module.

Contrôle de charge local

Dans ce mode, la charge est contrôlée directement par le relais interne. L’ouverture et la fermeture du relais sont synchronisés pour avoir lieu, respectivement, lorsqu’un courant nul ou une tension définie est atteint.

Par exemple lorsque la machine à laver aura fini de tourner, on sait que la tension en veille est de X ampères. Avec une règle on pourra définir que lorsque cette tension de X ampères est atteinte, le relais se coupe !

Vous pouvez retrouver la suite de ce cet article sur le blog de Domadoo !
