Qubino Smart Meter avec JEEDOM

-

Introduction

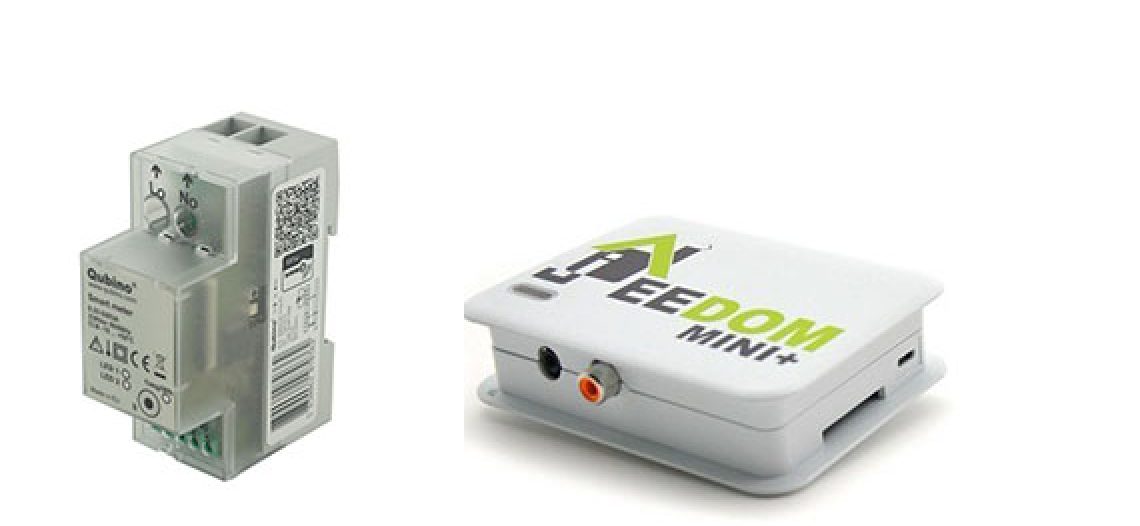

Suite à la présentation du module Qubino ZMNHTD1 que j’ai faite sur Eedomus, je vais maintenant vous présenter l’intégration de ce module sur la Jeedom Mini.

Je ne représenterais donc pas le module dans son intégralité. Si vous souhaitez des informations sur le module en lui-même rendez vous ici : http://blog.nord-domotique.com/2016/10/27/qubino-smart-meter-eedomus/

Intégration du Smart Meter dans la Jeedom

Pour commencer il faut inclure le Smart Meter dans la Jeedom.

Pour cela, alimentez les bornes LI (Phase) et NI (Neutre) du module. ATTENTION : Lorsqu’il est alimenté il se met automatiquement en inclusion. Attendez donc que votre box soit en mode inclusion avant d’alimenter le module.

Connectez-vous à votre Jeedom, puis cliquez sur « Plugins/Protocole domotique/Z-Wave »

Jeedom1 Qubino Smart Meter avec JEEDOM

Appuyez ensuite sur « Mode inclusion »

Jeedom2 Qubino Smart Meter avec JEEDOM

Sélectionnez le « Mode sécurisé » puis cliquez sur « Démarrer ».

Jeedom3 Qubino Smart Meter avec JEEDOM

Branchez maintenant le Smart Meter pour qu’il entre en inclusion !!

Lorsque le module est correctement inclus la fenêtre suivante s’affiche.

Jeedom4 Qubino Smart Meter avec JEEDOM

Renseignez le nom puis cliquez sur « Sauvegarder ». Pour ma part je vais raccorder ce module à mon chauffe-eau, et il sera installé dans le garage.

Après validation vous trouverez dans la pièce le périphérique avec 5 widgets associés : Etat1, Etat2, Puissance, Tension et Intensité

Jeedom5 Qubino Smart Meter avec JEEDOM



Branchement du Smart Meter

Je vais maintenant vous montrer comment brancher le Smart Meter à un chauffe-eau en prenant en compte le contacteur Jour/Nuit du compteur EDF.

Branchement Qubino Smart Meter avec JEEDOM



Modification des paramètres

Afin que le module fonctionne correctement il faut tout d’abord modifier certains paramètres du module.

Tout d’abord le fonctionnement de l’interrupteur.

Par défaut le Smart Meter est paramétré avec un interrupteur mono-stable. Il faut donc modifier le paramètre 7 pour lui mettre la valeur 5 : interrupteur bi-stable.

Pour ce faire cliquez sur « Configuration »

Jeedom6 Qubino Smart Meter avec JEEDOM

Puis sur « Paramètres »

Jeedom7 Qubino Smart Meter avec JEEDOM

Sélectionnez le paramètre à modifier et appuyez sur « Modifier »

Jeedom8 Qubino Smart Meter avec JEEDOM

Modifiez la valeur par la valeur souhaitée, puis cliquez sur « Appliquer ».

Jeedom9 Qubino Smart Meter avec JEEDOM

Comme je n’ai pas installé de relais infra-rouge, il faut désactiver le relais infrarouge grâce au paramètre 100. ATTENTION : Une fois ce paramètre modifié, il faut exclure le module afin de l’inclure de nouveau sans réinitialiser le module.



Exemple d’utilisation dans la Jeedom

Après le branchement des modules dans le tableau électrique, nous allons pouvoir utiliser le Smart Meter pour gérer les temps et heures de chauffe du chauffe-eau. En effet mes plages horaires d’heures creuses sont de 1 heure à 7 heure 30 et de 12 heure 30 à 14 heure. Mais je n’ai pas besoin de chauffer mon eau 2 fois par jour. Et lorsque je suis en vacances, je n’ai pas besoin de chauffer mon eau du tout !!

Voici donc quelques règles que nous pouvons mettre en place.

Règle 1 : couper l’alimentation lors de la phase d’heure creuse de 12:30 à 14:00

Règle 2 : mise en place d’une marche forcée.

Si vous n’avez plus d’eau chaude il faut mettre votre chauffe-eau en marche forcée. Pour ce faire il faut désactiver toutes les règles et mettre sur « ON » le chauffe-eau.

Règle 3 : fin de marche forcée.

Lorsque l’on arrête la marche forcée, il faut réactiver les autres règles et mettre sur « OFF » le chauffe-eau.



Les Valeurs

Le Smart Meter permet surtout de mesurer des valeurs de consommation d’énergie.

Vous pourrez donc voir s’afficher la valeur de consommation instantanée, la valeur de consommation cumulée, la tension du réseau, ainsi que le facteur de puissance. Vous pourrez donc imaginer toutes les règles possibles avec ces valeurs.

Avec les paramètres de 140 à 147 vous pourrez afficher les valeurs relevées par le smart meter.

140 : Tension

141 : Intensité

142 : Puissance active totale

143 : Puissance réactive totale

144 : Facteur de puissance totale

145 : Compteur d’énergie 1 – Puissance active accumulée

146 : Compteur d’énergie 2 – Puissance réactive accumulée

147 : Compteur d’énergie 3 – Puissance apparente accumulée



Conclusion

Le Qubino Smart Meter est un module utile dans le cadre d’un suivi de consommation d’énergie. C’est un bon produit qui donne une mesure de consommation précise. Il vous permettra de mettre en place, grâce à votre Jeedom, des délestages en cas de consommation trop importante.

Ce module permet comme dans mon cas de gérer un chauffe-eau, mais il pourra être utile dans bien d’autres cas. Par exemple : la gestion d’une zone de votre logement (étage, dépendance, etc…), un tableau secondaire (abri de jardin, cuisine d’été, etc…).

Le Qubino Smart Meter est au prix de 119,90 € et le contacteur est à 29,90 €, soit un total de 149,80 €. Suite à la mise en place de ce module je fais environ 30,00 € d’économie d’électricité par mois. L’investissement sera donc amortie en 5 mois.
Sur le site de Domadoo un pack est actuellement disponible.

Veuillez noter que cet article peut comporter des liens affiliés, sans impact sur vos achats ou les prix des produits. En utilisant ces liens, vous exprimez votre reconnaissance pour le travail quotidien fourni sur le blog et soutenez le financement des dépenses du site, telles que l'hébergement, les frais de port, l'achat de produits pour les tests et les concours. Cela ne vous engage à rien financièrement, mais cela représente une aide précieuse pour moi ! Un grand merci à ceux qui participent à cette démarche !"

Kragg

2 Commentaires

  1. Bonjour,
    Je connais quelques soucis avec ce module, sous Domoticz mais communs avec Jeedom (qui utilisent open z-wave).
    Je l’utilise en tête de tableau, dans un schéma un peu différent mais avec un but analogue au votre (filtrage de la commande HP/HC du ballon, afin de l’arrêter/remettre en route selon qu’on est en planning normal ou vacances, avec le reste du chauffage).
    Je n’utilise en effet que les pins 4&5 (1&2 l’ont juste été pour test, afin de lever le doute sur un éventuel pb matériel pour le contrôle de la fermeture 4&5), afin de laisser passer (ou non) le retour de la phase de contrôle HP/HC du compteur EDF.

    En résumé: Ce module envoie les mesures et se contrôle (avec bien des soucis pour le relais)… tout en n’apparaissant connecté à aucun autre dans la topologie z-wave!

    Cf:
    https://easydomoticz.com/forum/viewtopic.php?f=4&t=3933&p=35329#p35329

    Et liens sur le forum anglophone…

    Avez vous ce souci? Le vendeur en ligne chez qui je l’ai acheté, qui donnait une compatibilité (avec restrictions, mais pas sur la partie contrôle relais filaire) Domoticz/Jeedom connait en effet désormais les mêmes soucis que moi sur ces deux plateformes alors que lors de ses tests initiaux, tout était OK.

    Le module, datecode 04/2016, est (étiquette latérale) un:
    P/N: ZMNHTD1 H1S6P1

    A priori, le H… correspondrait à la version FW et il est possible qu’un changement ait cassé qqchose.

  2. Bonjour,
    Merci beaucoup pour ces explications.
    Je ne comprends pas l’intérêt de raccorder le contacteur jour/nuit EDF au module QUBINO ?
    Pourriez vous m’expliquer ?
    Merci
