Qubino Smart Meter dans la Eedomus

-

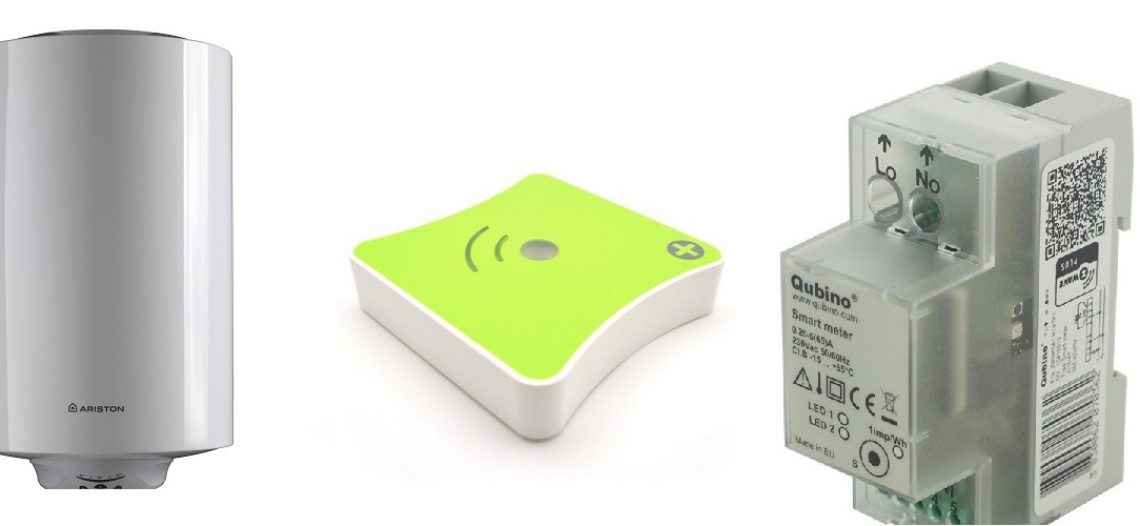

Introduction du Qubino Smart Meter dans la Eedomus

Le Qubino ZMNHTD1 est un module de mesure de consommation électrique. Ce module est contrôlé par un réseau Z-Wave.

Le Smart Meter peut être couplé au module BICOM432-40 (Contacteur 4 pôles 32A avec contrôle par infrarouge) ou IKA232-20 (Contacteur 32A avec contrôle filaire)

Ce module mesure les informations suivantes :

  • La Tension (V)
  • L’Intensité du courant (I)
  • La Puissance active instantanée (W)
  • La Puissance active cumulée (kWh) (Consommation cumulée)
  • La Puissance réactive instantanée (VAr)
  • La Puissance réactive cumulée (kVArh)
  • La Puissance apparente cumulée (kVAh)
  • Le Facteur de puissance (PF)

Ce module est au format DIN et il s’intégrera donc facilement dans votre tableau électrique.

Découverte du module

Le Qubino Smart-Meter est un module pouvant être mis dans un Rail-DIN de 35mm, ses dimensions sont :

  • Hauteur : 90 mm
  • Largeur : 36 mm
  • Profondeur : 64 mm

Sur le module vous trouverez les éléments suivants :

  • LI : Phase en entrée
  • NI : Neutre en entrée
  • Lo : Phase en sortie
  • No : Neutre en sortie
  • 1 : Phase en entrée pour relais externe
  • 2 : Neutre en entrée pour relais externe
  • 4 : Phase en entrée pour sortie externe
  • 5 : Sortie pour relais externe
  • S : Bouton de synchronisation
  • LED 1 : LED d’alimentation du module
  • LED 2 : LED d’information d’allumage des sorties externes
  • IR : Sortie Infrarouge pour relais externe
  • 1imp/Wh : Indicateur d’impulsion

qubino-zmnhtd1 Qubino Smart Meter dans la Eedomus

Nous allons coupler le Smart Meter au contacteur IKA232-20 de Iskra.

Ika-232-20 Qubino Smart Meter dans la Eedomus

Il s’agit d’un contacteur 32A 2 pôles avec un contrôle par connexion filaire.



Intégration du Smart Meter dans la Eedomus

Pour commencer il faut inclure le Smart Meter dans la Eedomus.

Pour cela, alimentez les bornes LI (Phase) et NI (Neutre) du module.ATTENTION : Lorsqu’il est alimenté il se met automatiquement en inclusion. Attendez donc que votre box soit en mode inclusion avant d’alimenter le module.

Connectez-vous à votre eedomus, puis cliquez sur « Configuration »

Smart_Meter_1 Qubino Smart Meter dans la Eedomus

Appuyez ensuite sur « Ajouter ou supprimer un périphérique »

Smart_Meter_2 Qubino Smart Meter dans la Eedomus

Puis appuyez sur « Inclure un périphérique Z-Wave ».

Smart_Meter_3 Qubino Smart Meter dans la Eedomus

L’écran suivant s’affiche alors.

Branchez maintenant le Smart Meter pour qu’il entre en inclusion !!

Smart_Meter_4 Qubino Smart Meter dans la Eedomus

Smart_Meter_5 Qubino Smart Meter dans la Eedomus

Lorsque le module est correctement inclus la fenêtre suivante s’affiche :

Smart_Meter_6 Qubino Smart Meter dans la Eedomus

Renseignez le nom et la pièce. Pour ma part je vais raccorder ce module à mon chauffe-eau, et il sera installé dans le garage.

Après validation vous trouverez dans la pièce 6 nouveaux périphériques.

Chauffe-Eau

Smart_Meter_7 Qubino Smart Meter dans la Eedomus

Relais infrarouge

Smart_Meter_8 Qubino Smart Meter dans la Eedomus

Relais filaire

Smart_Meter_9 Qubino Smart Meter dans la Eedomus

Tension réseau

Smart_Meter_10 Qubino Smart Meter dans la Eedomus

Consommation cumulée

Smart_Meter_11 Qubino Smart Meter dans la Eedomus

Facteur de puissance

Smart_Meter_12 Qubino Smart Meter dans la Eedomus



Branchement du Smart Meter

Je vais maintenant vous montrer comment brancher le Smart Meter à un chauffe-eau en prenant en compte le contacteur Jour/Nuit du compteur EDF.

Branchement Qubino Smart Meter dans la Eedomus

IMG_1582-e1476455759609 Qubino Smart Meter dans la Eedomus



Modification des paramètres

Afin que le module fonctionne correctement il faut tout d’abord modifier certains paramètres du module.

Tout d’abord le fonctionnement de l’interrupteur.

Par défaut le Smart Meter est paramétré avec un interrupteur mono-stable. Il faut donc modifier le paramètre 7 pour lui mettre la valeur 5 : interrupteur bi-stable.

Param7 Qubino Smart Meter dans la Eedomus

Comme je n’ai pas installé de relais infra-rouge, il faut désactiver le relais infrarouge grâce au paramètre 100. ATTENTION : Une fois ce paramètre modifié, il faut exclure le module afin de l’inclure de nouveau sans réinitialiser le module.

Param100 Qubino Smart Meter dans la Eedomus



Exemple d’utilisation dans la Eedomus

Après le branchement des modules dans le tableau électrique, nous allons pouvoir utiliser le Smart Meter pour gérer les temps et heures de chauffe du chauffe-eau. En effet mes plages horaires d’heures creuses sont de 1 heure à 7 heure 30 et de 12 heure 30 à 14 heure. Mais je n’ai pas besoin de chauffer mon eau 2 fois par jour. Lorsque je suis en vacances, je n’ai pas besoin de chauffer mon eau.

Voici donc quelques règles que nous pouvons mettre en place.

Règle 1 : couper l’alimentation lors de la phase d’heure creuse de 12:30 à 14:00

Regle1 Qubino Smart Meter dans la Eedomus



Règle 2 : mise en place d’une marche forcée.

Si vous n’avez plus d’eau chaude il faut mettre votre chauffe-eau en marche forcée. Pour ce faire il faut désactiver toutes les règles et mettre sur « ON » le chauffe-eau.

Regle2 Qubino Smart Meter dans la Eedomus



Règle 3 : fin de marche forcée.

Lorsque l’on arrête la marche forcée, il faut réactiver les autres règles et mettre sur « OFF » le chauffe-eau.

Règle3 Qubino Smart Meter dans la Eedomus

Les Valeurs

Le Smart Meter permet surtout de mesurer des valeurs de consommation d’énergie.

Vous pourrez donc voir s’afficher la valeur de consommation instantanée, la valeur de consommation cumulée, la tension du réseau, ainsi que le facteur de puissance. Vous pourrez donc imaginer toutes les règles possibles avec ces valeurs.

Avec les paramètres de 140 à 147 vous pourrez afficher les valeurs relevées par le smart meter.

140 : Tension

141 : Intensité

142 : Puissance active totale

143 : Puissance réactive totale

144 : Facteur de puissance totale

145 : Compteur d’énergie 1 – Puissance active accumulée

146 : Compteur d’énergie 2 – Puissance réactive accumulée

147 : Compteur d’énergie 3 – Puissance apparente accumulée

Conclusion

Le Qubino Smart Meter est un module utile dans le cadre d’un suivi de consommation d’énergie. C’est un bon produit qui donne une mesure de consommation précise. Il vous permettra de mettre en place, grâce à votre eedomus, des délestages en cas de consommation trop importante.

Ce module permet comme dans mon cas de gérer un chauffe-eau, mais il pourra être utile dans bien d’autres cas. Par exemple : la gestion d’une zone de votre logement (étage, dépendance, etc…), un tableau secondaire (abri de jardin, cuisine d’été, etc…).

le Qubino Smart Meter est au prix de 119,90 € et le contacteur est à 29,90 €, soit un total de 149,80 €. Suite à la mise en place de ce module je fais environs 30,00 € d’économie d’électricité par mois. L’investissement sera donc amortie en 5 mois.
Sur le site de Domadoo un pack est actuellement disponible
